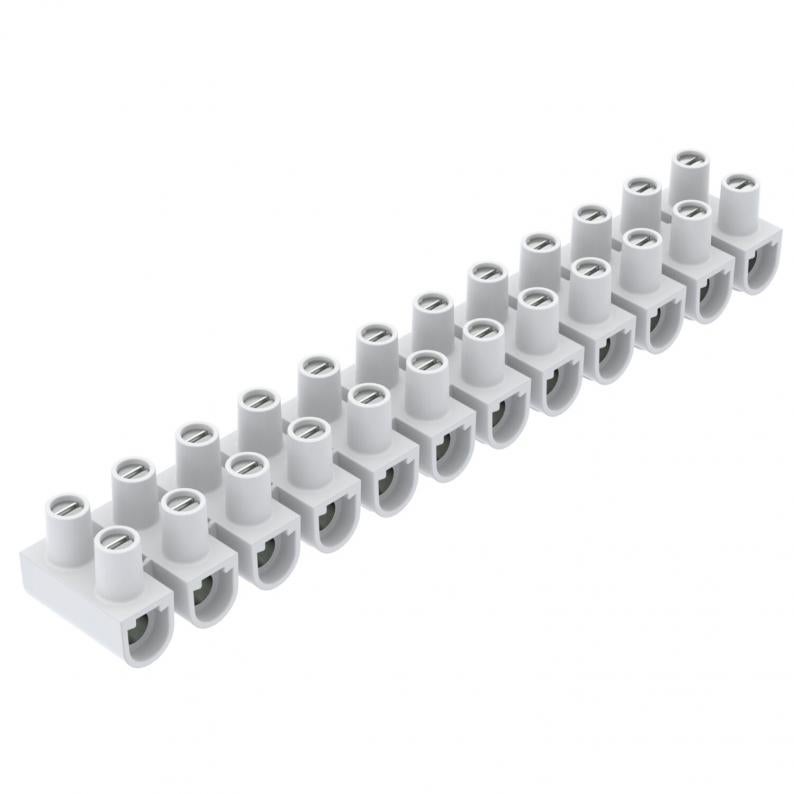

Barrettes de connexion à vis 35 mm², polypropylène
Type 80 CE WS/ORLK 35
Réf. 2056734
EAN 4012197471477
Réf. / Type
Tension nominale
Section nominale min.
Coloris
Pte UC : 10 Pièce
10Pièce
Pièce
Description
Contrôlé selon la norme EN 60998.
Bornes en laiton, vis en acier, galvanisées, bornier à 12 pôles composé de bornes individuelles séparables.
Vis desserrées, imperdables
Température ambiante maximale admissible selon la norme EN 60998 : -5 à +80 °C.
Section transversale nominale 2,5mm²
Tension nominale 250 V
Courant nominal 24 A
Section maximale par point de connexion: 4 x 2,5mm², 5 x 1,5mm² ou 6 x 1mm²
Bornes en laiton, vis en acier, galvanisées, bornier à 12 pôles composé de bornes individuelles séparables.
Vis desserrées, imperdables
Température ambiante maximale admissible selon la norme EN 60998 : -5 à +80 °C.
Section transversale nominale 2,5mm²
Tension nominale 250 V
Courant nominal 24 A
Section maximale par point de connexion: 4 x 2,5mm², 5 x 1,5mm² ou 6 x 1mm²
Caractéristiques techniques
Dimensions
| Longueur | 212,6 mm |
|---|---|
| Largeur | 36,4 mm |
| Hauteur | 29,2 mm |
Caractéristiques techniques
| Température ambiante | 80 °C |
|---|---|
| Nombre de pôles | 12 |
| Courant nominal | 125 A |
| Tension nominale | 750 V |
| Modèle testé antidéflagrant | non |
| Plaque d'obturation requise | non |
| Écart du perçage central | 18 mm |
| Convient pour conducteurs massifs | oui |
| Convient pour conducteurs flexibles | oui |
| Convient pour conducteurs multifilaires | oui |
| Transparent | non |
| Nombre de points de raccordement par pôle | 2 |
| Modèle du raccordement électrique 1 | Raccord vissé |
| Position de raccordement | latéral |
| Modèle du raccordement électrique 2 | Raccord vissé |
| Section raccordable de conducteur à fils de faible diamètre sans embout min. | 25 mm² |
| Section raccordable de conducteur à fils de faible diamètre sans embout max. | 25 mm² |
| Section raccordable de conducteur à plusieurs fils min. | 35 mm² |
| Section raccordable de conducteur à plusieurs fils max. | 35 mm² |
| Section nominale min. | 35 mm² |
| Conformité ROHS | oui |
| Section | Raccordements max. par côté : 35 mm² à plusieurs fils ou 25 mm² à fil fin mm² |
| Nombre de points de raccordement | 12 |
| Plage de températures d’utilisation min. | -5 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 35mm² |
| Matériau | polypropylène |
| Coloris | blanc |
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (4)
Images du produit (2)
Versions
Type
Tension nominale
Section nominale min.
Nombre de points de raccordement
Coloris
Réf.
80 CE WS/ORLK 35
750
35
12
blanc
2056734
80 CE SW/ORLK 35
750
35
12
noir
2056736
Coloris
80 CE WS/ORLK 35
Réf.
2056734
Tension nominale
750
Section nominale min.
35
Nombre de points de raccordement
12
Coloris
blanc
80 CE SW/ORLK 35
Réf.
2056736
Tension nominale
750
Section nominale min.
35
Nombre de points de raccordement
12
Coloris
noir
