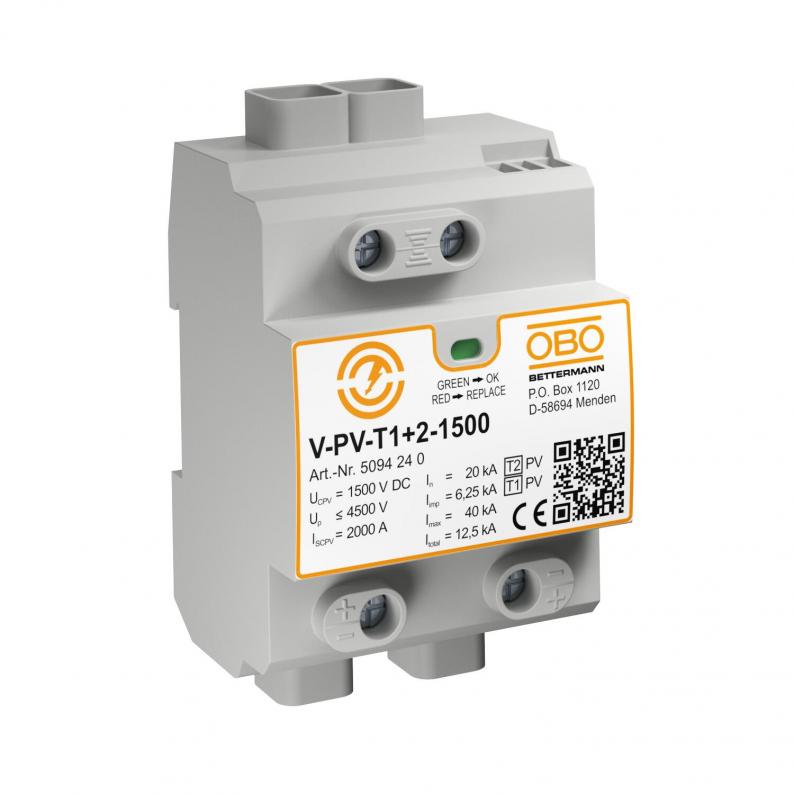

Bloc complet PV 1500 V CC
Type V-PV-T1+2-1500
Réf. 5094240
EAN 4012196603732
Réf. / Type
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Parafoudre combiné de type 1+2 pour la protection contre la foudre et les surtensions des installations photovoltaïques.
• Liaison équipotentielle de protection contre la foudre selon CEI 62305 (VDE 0185-305)
• Protection contre les surtensions selon CEI 60364-7-712 (VDE 0100-712)
• Capacité de décharge jusqu'à 12,5 kA (10/350) et 40 kA (8/20)
• connexion Y résistante aux erreurs avec affichage de l'état
• La variante FS dispose d'un contact inverseur sans potentiel pour la signalisation à distance
Application: dispositifs de protection contre les courants de foudre et les surtensions pour les systèmes PV.
• Liaison équipotentielle de protection contre la foudre selon CEI 62305 (VDE 0185-305)
• Protection contre les surtensions selon CEI 60364-7-712 (VDE 0100-712)
• Capacité de décharge jusqu'à 12,5 kA (10/350) et 40 kA (8/20)
• connexion Y résistante aux erreurs avec affichage de l'état
• La variante FS dispose d'un contact inverseur sans potentiel pour la signalisation à distance
Application: dispositifs de protection contre les courants de foudre et les surtensions pour les systèmes PV.
Caractéristiques techniques
Dimensions
| Longueur | 65,5 mm |
|---|---|
| Largeur | 71,2 mm |
| Hauteur | 120 mm |
Caractéristiques techniques
| type du réseau | DC |
|---|---|
| Soufflant | non |
| signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Courant de choc de décharge (10/350) [total] | 12,5 kA |
| Classe de contrôle type 1 | oui |
| Report d'alarme | non |
| Classe de contrôle type 2 | oui |
| Max. Tension PV | 1500 V |
| Fusible intégré | non |
| Courant de choc de décharge (10/350 μs) | 6,25 kA |
| Tension max. permanente CC | 1500 V |
| Courant nominal de décharge (8/20 µs) | 20 kA |
| Modèle des pôles | autres |
| Type de montage | Rail DIN 35 mm |
| Modèle | Configuration en Y |
| Type de réseau CC | oui |
| Type de réseau IT | non |
| Type de réseau TN | non |
| Type de réseau TN-C | non |
| Type de réseau TN-C-S | non |
| Type de réseau TN-S | non |
| Type de réseau TT | non |
| Autre type de réseau | non |
| Conformité ROHS | oui |
| OBO_Courant de charge nominal (borne d'entrée / de sortie) | 50 A |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe I+II |
| SPD selon EN 61643-11 | type 1+2 |
| ZPF | 0→2 |
| Courant de décharge maximal (8/20 μs) | 40 kA |
| temps de réponse | <25 ns |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 1500V DC |
| Coloris | gris |
| Série de produit | PV-ÜSS |
Possibilités de raccordement
| Section de conducteur flexible (à fils de faible diamètre) min. | 2,5 mm² |
|---|---|
| Section de conducteur flexible (à fils de faible diamètre) max. | 35 mm² |
| Courant de décharge (8/20 µs) [total] | 40 kA |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 0,1594 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1594 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
