Boîte de dérivation X 16 avec borne de dérivation du câble principal
Type X16 H25 GNP5 LGR
Réf. 2005312
EAN 4012196585861
Réf. / Type
Dimension intérieure
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Boitier de dérivation pour le raccordement des câbles et conduits en intérieur et en extérieur. Forme rectangulaire avec entrées défonçables. Convient pour le montage mural/au plafond avec possibilité de fixation intérieure, extérieure ou de montage sur les dômes angulaires. Particulièrement résistant aux chocs avec IK09. Couvercle avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistants aux UV.
Avec borne de dérivation du câble principal à 5 pôles, avec 2 sections de raccordement 25 mm² + 2 sections de raccordement 16 mm² par pôle.
Boîtier de dérivation selon DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, température d'essai 650°C. Résistance aux chocs IK09 selon la norme DIN EN 50102. Indice de protection IP67 selon DIN EN 60529.
Une borne de dérivation du câble principal à 5 pôles avec sections de raccordement des conducteurs 2 x 25 mm² + 2 x 16 mm² par pôle est fournie en plus
Avec borne de dérivation du câble principal à 5 pôles, avec 2 sections de raccordement 25 mm² + 2 sections de raccordement 16 mm² par pôle.
Boîtier de dérivation selon DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, température d'essai 650°C. Résistance aux chocs IK09 selon la norme DIN EN 50102. Indice de protection IP67 selon DIN EN 60529.
Une borne de dérivation du câble principal à 5 pôles avec sections de raccordement des conducteurs 2 x 25 mm² + 2 x 16 mm² par pôle est fournie en plus
Caractéristiques techniques

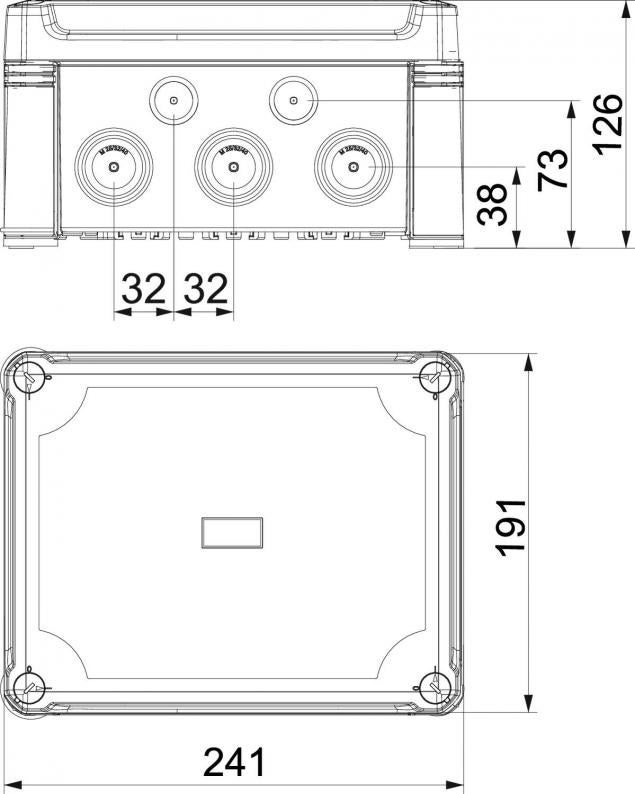

Dimensions
| Longueur | 241 mm |
|---|---|
| Largeur | 191 mm |
| Hauteur | 126 mm |
| Dimension intérieure | 227x177x110 mm |
Caractéristiques techniques
| Résistant aux chocs | oui |
|---|---|
| Sans halogène | oui |
| Renforcé de fibres de verre | oui |
| nombre d'entrées | 10 |
| Entrée par le fond | non |
| Couvercle transparent | non |
| Indice de protection | IP67 |
| Tension nominale | 750 V |
| Juxtaposable | oui |
| Avec couvercle | oui |
| Plombable | oui |
| Type de l'entrée | Membrane étagée sectionnable |
| Tension d'isolation de mesure Ui | 750 V |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | Empreinte défonçable |
| avec blindage | non |
| Résistant aux intempéries | oui |
| Indice de protection code IK | IK09 |
| Max. Section du conducteur | 25 mm² |
| Section nominale min. | 6 mm² |
| Section nominale max. | 16 mm² |
| forme | rectangulaire |
| Équipement | sans |
| Couvercle | non transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | Sauf |
| Type de montage | Montage au mur/plafond |
| Plage de températures d’utilisation min. | -25 °C |
| Plage de températures d’utilisation max. | 65 °C |
| résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | 241x191x126 |
| Matériau | polycarbonate |
| Coloris | gris clair ; RAL 7035 |
| Série de produit | série X |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 3,2945 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 3,2945 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
