Boîte de dérivation X01 avec presse-étoupes et bornier
Type X02 T G M20 LGR
Réf. 2005222
EAN 4012196584505
Réf. / Type
2005222 / X02 T G M20 LGR
Dimension intérieure
85x85x57 mm
nombre d'entrées
7
Indice de protection
IP67
Coloris
gris clair ; RAL 7035
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Boite de dérivation avec bornier de raccordement des câbles et conduits en intérieur et en extérieur. Forme carrée avec entrées défonçables. Convient pour le montage mural/au plafond avec possibilité de fixation intérieure, extérieure ou de montage sur les dômes angulaires. Particulièrement résistant aux chocs avec IK09. Couvercle avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistants aux UV.

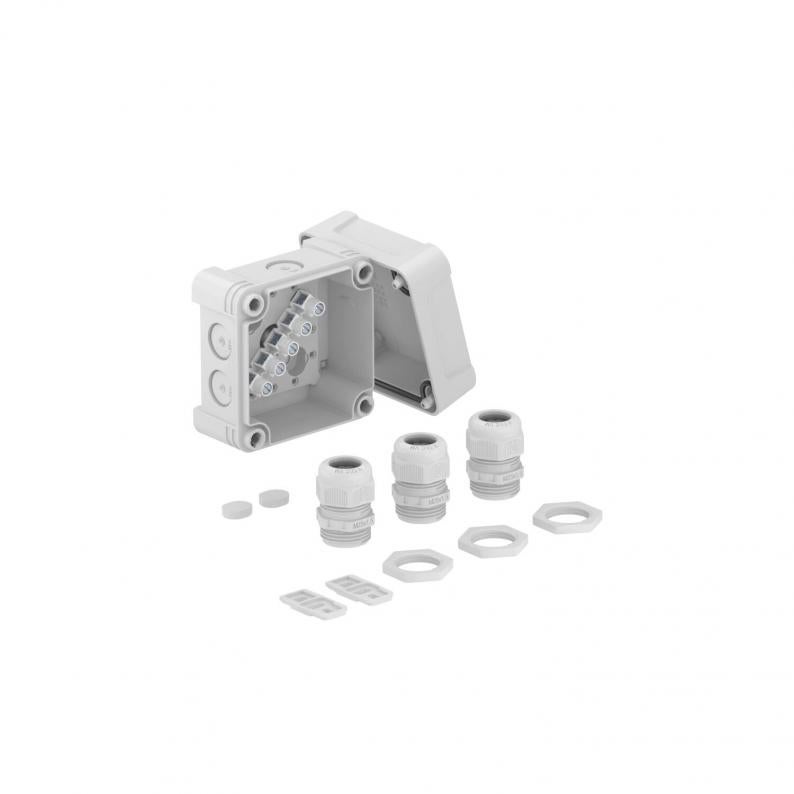

Avec bornier de raccordement, 3 presse-étoupes V-TEC M20 et 3 contre-écrous.
Boîtier de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, température d'essai 650°C. Résistance aux chocs IK09 selon la norme DIN EN 50102. Indice de protection IP67 selon DIN EN 60529.
Un bornier de raccordement, trois presse-étoupes V-TEC M20 et trois contre-écrous correspondants sont fournis en plus.
Avec bornier de raccordement, 3 presse-étoupes V-TEC M20 et 3 contre-écrous.
Boîtier de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, température d'essai 650°C. Résistance aux chocs IK09 selon la norme DIN EN 50102. Indice de protection IP67 selon DIN EN 60529.
Un bornier de raccordement, trois presse-étoupes V-TEC M20 et trois contre-écrous correspondants sont fournis en plus.
Caractéristiques techniques

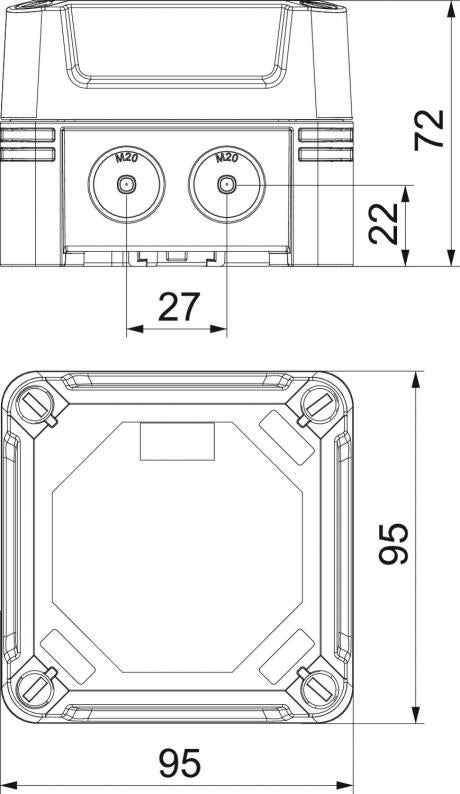

Dimensions
| Longueur | 95 mm |
|---|---|
| Largeur | 95 mm |
| Hauteur | 72 mm |
| Dimension intérieure | 85x85x57 mm |
Caractéristiques techniques
| Résistant aux chocs | oui |
|---|---|
| Sans halogène | oui |
| Renforcé de fibres de verre | oui |
| nombre d'entrées | 7 |
| Entrée par le fond | non |
| Couvercle transparent | non |
| Indice de protection | IP67 |
| Tension nominale | 750 V |
| Juxtaposable | oui |
| Avec couvercle | oui |
| Plombable | oui |
| Type de l'entrée | Membrane étagée sectionnable |
| Tension d'isolation de mesure Ui | 750 V |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | Empreinte défonçable |
| avec blindage | non |
| Résistant aux intempéries | oui |
| Indice de protection code IK | IK09 |
| Max. Section du conducteur | 2,5 mm² |
| Section nominale min. | 1 mm² |
| Section nominale max. | 2,5 mm² |
| forme | carré |
| Équipement | Borne |
| Couvercle | non transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | Sauf |
| Type de montage | Montage au mur/plafond |
| Plage de températures d’utilisation min. | -25 °C |
| Plage de températures d’utilisation max. | 65 °C |
| résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | 95x95x72 |
| Matériau | polycarbonate |
| Coloris | gris clair ; RAL 7035 |
| Série de produit | série X |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,9788 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,9788 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
