Boîte de dérivation X04 avec presse-étoupes et bornes à fiches
Type X04 UT G LGR
Réf. 2005248
EAN 4012196584567
Réf. / Type
2005248 / X04 UT G LGR
Dimension intérieure
102x102x60 mm
nombre d'entrées
7
Indice de protection
IP67
Coloris
gris clair ; RAL 7035
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Boite de dérivation avec borne pour le raccordement des câbles et conduits en intérieur et en extérieur. Forme carrée avec entrées défonçables. Convient pour le montage mural/au plafond avec possibilité de fixation intérieure, extérieure ou de montage sur les dômes angulaires. Particulièrement résistant aux chocs avec IK09. Couvercle avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistants aux UV.

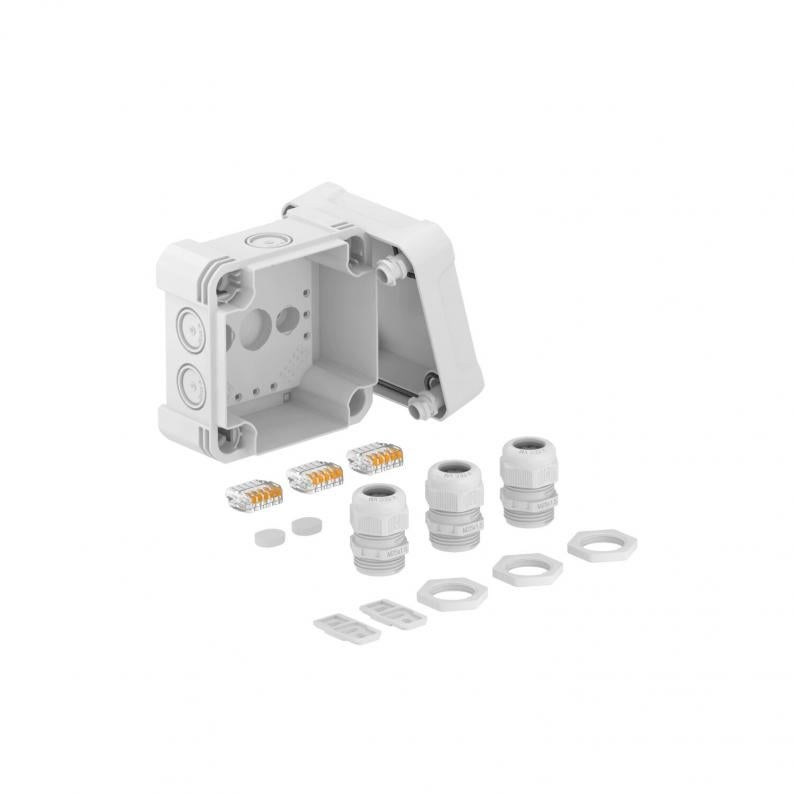

Avec 3 bornes enfichables universelles (à 5 pôles), 3 presse-étoupes V-TEC M20 et 3 contre-écrous.
Boîtier de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, température d'essai 650°C. Résistance aux chocs IK09 selon la norme DIN EN 50102. Indice de protection IP67 selon DIN EN 60529.
Trois bornes universelles (avec 5 points de connexion) trois presse-étoupes V-TEC M25 et trois contre-écrous adéquats sont fournis en plus.
Avec 3 bornes enfichables universelles (à 5 pôles), 3 presse-étoupes V-TEC M20 et 3 contre-écrous.
Boîtier de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, température d'essai 650°C. Résistance aux chocs IK09 selon la norme DIN EN 50102. Indice de protection IP67 selon DIN EN 60529.
Trois bornes universelles (avec 5 points de connexion) trois presse-étoupes V-TEC M25 et trois contre-écrous adéquats sont fournis en plus.
Caractéristiques techniques

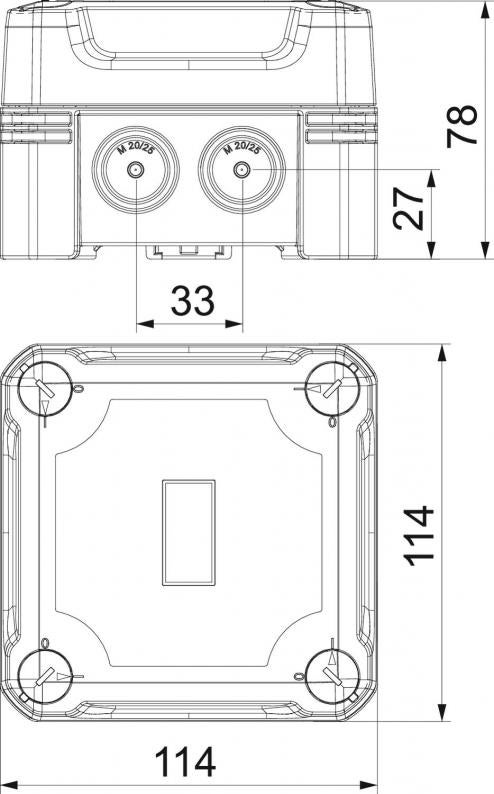

Dimensions
| Longueur | 114 mm |
|---|---|
| Largeur | 114 mm |
| Hauteur | 78 mm |
| Dimension intérieure | 102x102x60 mm |
Caractéristiques techniques
| Résistant aux chocs | oui |
|---|---|
| Sans halogène | oui |
| Renforcé de fibres de verre | oui |
| nombre d'entrées | 7 |
| Entrée par le fond | non |
| Couvercle transparent | non |
| Indice de protection | IP67 |
| Tension nominale | 750 V |
| Juxtaposable | oui |
| Avec couvercle | oui |
| Plombable | oui |
| Type de l'entrée | Membrane étagée sectionnable |
| Tension d'isolation de mesure Ui | 750 V |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | Empreinte défonçable |
| avec blindage | non |
| Résistant aux intempéries | oui |
| Indice de protection code IK | IK09 |
| Max. Section du conducteur | 4 mm² |
| Section nominale min. | 1,5 mm² |
| Section nominale max. | 4 mm² |
| forme | carré |
| Équipement | Borne à fiche |
| Couvercle | non transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | oui |
| Type de montage | Montage au mur/plafond |
| Plage de températures d’utilisation min. | -25 °C |
| Plage de températures d’utilisation max. | 65 °C |
| résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | 114x114x78 |
| Matériau | polycarbonate |
| Coloris | gris clair ; RAL 7035 |
| Série de produit | série X |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 1,3155 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,3155 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
