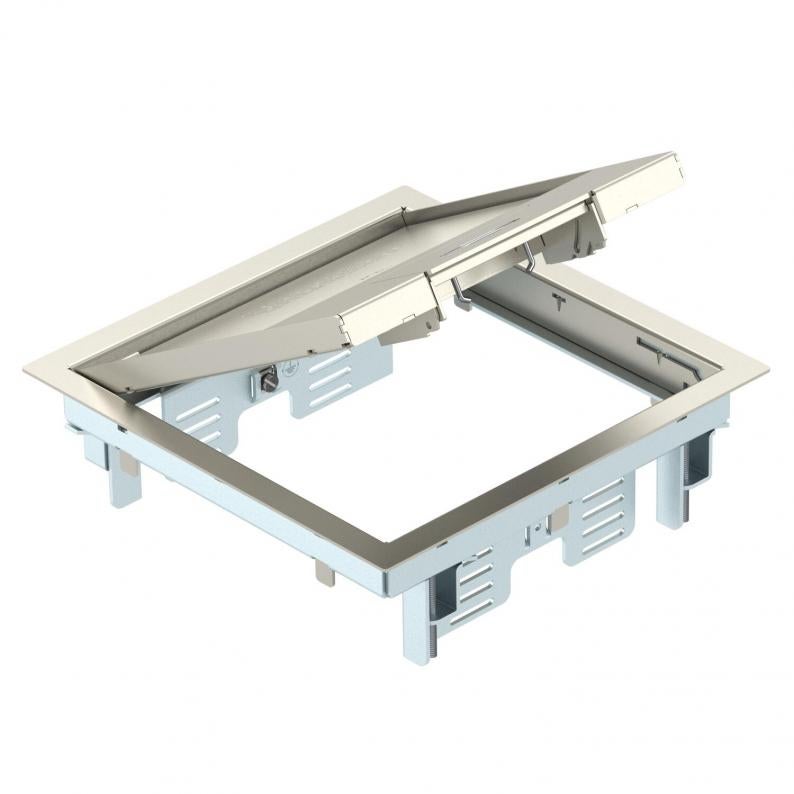

Boîtier de sol GES4M-2 avec poignée étrier
Type GES4M-2 10U
Réf. 7405191
EAN 4012196028726
Réf. / Type
7405191 / GES4M-2 10U
Épaisseur du revêtement de sol
5 mm
Dimension nominale pour boîtier d'appareillages
4
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Boîtier de sol avec poignée étrier pour 6 appareis individuels Modul 45 au maximum dans 2 supports universels UT3, insertion dans les systèmes de goulottes et les faux planchers à l’intérieur.
Crans d’arrêt en tôle d’acier galvanisée. L’épaisseur du revêtement de sol est réglée à 5 mm. Elle peut être adaptée à 10 mm en cas de besoin.
Boîtier de sol avec poignée étrier, 2 emplacements, pour la pose du support de montage MT4. Deux plaques de recouvrement APMT2 peuvent être installées.
Crans d’arrêt en tôle d’acier galvanisée. L’épaisseur du revêtement de sol est réglée à 5 mm. Elle peut être adaptée à 10 mm en cas de besoin.
Boîtier de sol avec poignée étrier, 2 emplacements, pour la pose du support de montage MT4. Deux plaques de recouvrement APMT2 peuvent être installées.
Possibilité d'utiliser jusqu'à 4 appareillages d'installation avec une plaque centrale de 50.
Caractéristiques techniques

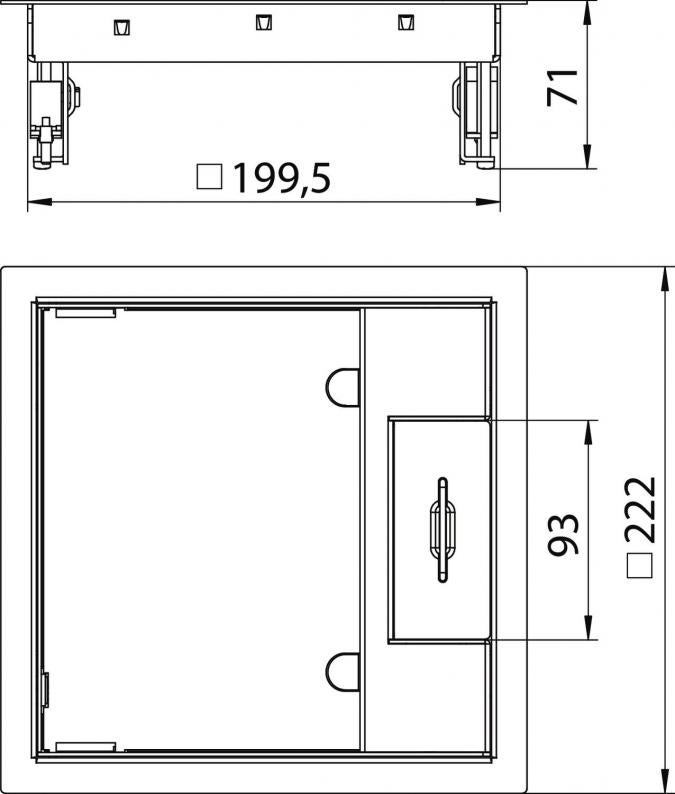

Dimensions
| Longueur | 222 mm |
|---|---|
| Largeur | 222 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 78 mm |
|---|---|
| Épaisseur du revêtement de sol | 5 mm |
| convient pour goulotte sous chape, noyée dans la chape | oui |
| convient pour goulotte sous chape fermée, affleurante avec la chape | non |
| Nombre d'appareillages montables | 6 |
| possibilité d'installation du joint | non |
| Longueur dimension d'installation | 201 mm |
| Largeur dimension d'installation | 201 mm |
| Convient pour goulotte noyée | oui |
| Convient pour montage dans des sols creux | oui |
| Convient pour montage dans des faux-planchers | oui |
| Entretien du sol | sécher |
| Modèle de cadre | Cadre de protection de moquette |
| Nombre de paniers support appareillage | 2 |
| Convient pour nettoyage humide | non |
| Profondeur de montage | 78 mm |
| Avec évidement pour l'insertion du revêtement de sol | oui |
| Cadre de protection du revêtement de sol | oui |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Support d'appareillage pour le logement de paniers support appareillage | oui |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | MT3 / GB2 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | 4 |
| Homologations | VDE |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP40 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | carré |
| Mécanisme d'ouverture | poignée étrier |
| Conformité ROHS | oui |
| Plage de serrage D min. | 3 mm |
| Plage de serrage D max. | 61 mm |
| Dimension | 223x223x70 |
| Matériau | acier inoxydable 1.4301 |
| Épaisseur du revêtement de sol max. | 10 mm |
| Série de produit | GES |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 15,4339 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 15,4339 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
