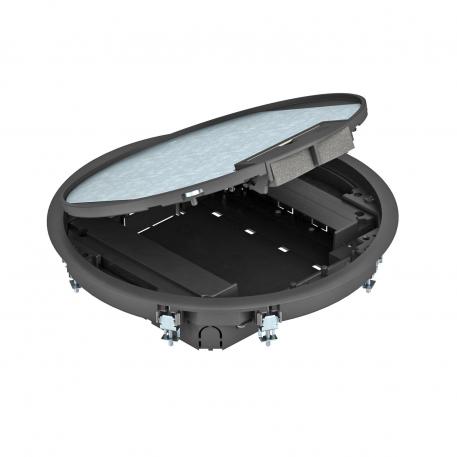

Boîtier de sol rond pour hauteur de chape de 55 mm
Réf. 7405049 | EAN 4012195674467
- Description du produit
-
Description du produitBoîtier de sol GESR9 avec une hauteur de montage fixe de 55 mm. Avec deux boîtiers de montage pour le montage vertical d'appareillages Modul 45 et quatre décharges de traction. Pour le montage des appareillages Modul 45, deux cadres de montage sont nécessaires.
Les modules de données sont installés avec une plaque de montage MPMT45 en option.
L'insert d'appareil est équipé d'un support de montage universel.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec évidement pour l'insertion du revêtement de sol non Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Coloris noir graphite ; RAL 9011 Convient pour goulotte noyée oui convient pour goulotte sous chape fermée, affleurante avec la chape oui convient pour goulotte sous chape, noyée dans la chape oui Convient pour montage dans des faux-planchers oui Convient pour montage dans des sols creux oui Convient pour nettoyage humide non Diamètre de montage 304 Diamètre extérieur 325 mm Dimension Ø325x61 Dimension nominale pour boîtier d'appareillages R9 Empreinte CO2 (GWP) du berceau à la porte 7,7792 kg CO2e / 1 Pièce Entretien du sol sécher Épaisseur du revêtement de sol 5 mm Hauteur 61 mm Hauteur de chape min. 55 mm Hauteur de plancher min. 58 mm Largeur 325 mm Longueur 325 mm Matériau polyamide Mécanisme d'ouverture poignée étrier Modèle rond Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 8 Plage de serrage D max. 28 mm Plage de serrage D min. 10 mm possibilité d'installation du joint non Profondeur de montage 58 mm Support d'appareillage pour le logement de paniers support appareillage non - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Cadre de montage pour quatre appareillages Module 45® simples
MT45V 4 7408670 5 Pièce
Cadre de montage pour trois appareillages Module 45® simples
MT45V 3 7408672 5 Pièce
Cadre de montage pour combinaison d'appareillages Module 45® triple et double
MT45V 3+1 7408680 5 Pièce
Cadre de montage pour combinaison d'appareillages Module 45® double et double
MT45V 2+2 7408682 5 Pièce
Séparateur pour support de module vertical
MT45V TW 7408693 1 Pièce
Cadre de montage pour MT45V, prêt à l'emploi, avec 3 prises avec contact de protection
MT45V 3 3WS V 7408697 1 Pièce
Plaque de montage 2 x prises femelles de données type C pour système 55
MPMT45 2C 7408705 1 Pièce - Téléchargements
-
Fiche technique GESR9 55U V 9011 / 7405049 , 0.26MB , pdfREACH Déclaration de conformité GESR9 55U V 9011 / 7405049 , 0.12MB , pdfRoHS Déclaration de conformité GESR9 55U V 9011 / 7405049 , 0.13MB , pdfApprobation Approbation VDE GES 55 , 0.18MB , pdfInstructions de montage Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfInstructions de montage Instructions de montage Boîtier de sol en plastique GES9-3B, GES9-3S , 0.04MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
