Bornes à fiche à 5 pôles
Type 61 525 LGR
Réf. 2054507
EAN 4012195825319
Réf. / Type
2054507 / 61 525 LGR
Tension nominale
450 V
Section nominale min.
0,5 mm²
Section nominale max.
2,5 mm²
Nombre de points de raccordement
5
Coloris
gris clair ; RAL 7035
Pte UC : 100 Pièce
100Pièce
Pièce
Description
Testé selon EN 60998
Borne sans vis pour le raccordement de conducteurs unifilaires.
Tension nominale :
3 conducteurs monofilaires de 0,5mm² - 2,5mm²
3 conducteurs multifilaires rigides de 0,5mm² - 2,5mm²
Tension nominale 450 V
Courant nominal 24 A
Longueur à dénuder : 8-9 mm
Ouverture de contrôle : tournevis testeur et broche de contrôle (Ø max.2mm
Borne sans vis pour le raccordement de conducteurs unifilaires.
Tension nominale :
3 conducteurs monofilaires de 0,5mm² - 2,5mm²
3 conducteurs multifilaires rigides de 0,5mm² - 2,5mm²
Tension nominale 450 V
Courant nominal 24 A
Longueur à dénuder : 8-9 mm
Ouverture de contrôle : tournevis testeur et broche de contrôle (Ø max.2mm
Caractéristiques techniques

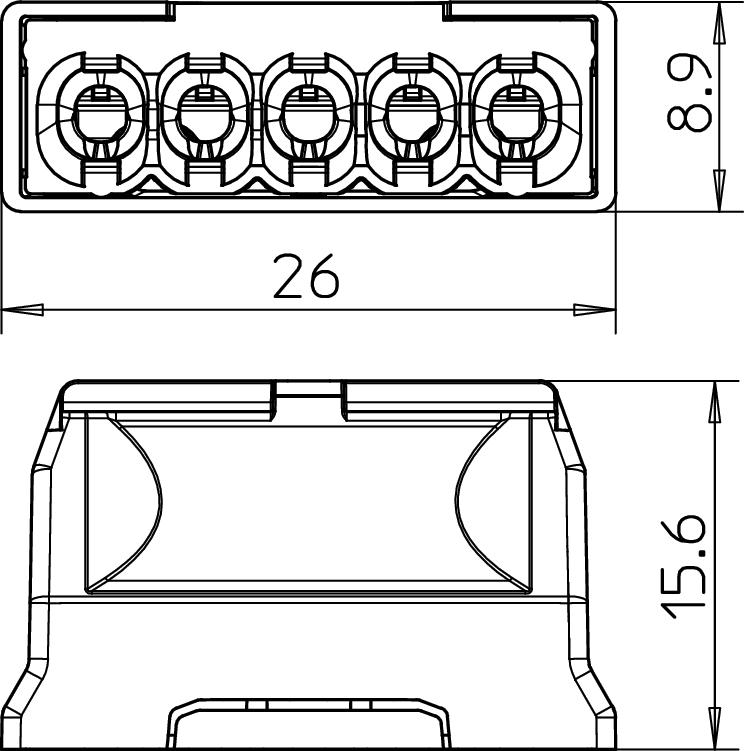

Dimensions
| Longueur | 26 mm |
|---|---|
| Largeur | 15,6 mm |
| Hauteur | 8,9 mm |
Caractéristiques techniques
| Nombre de pôles | 5 |
|---|---|
| Courant nominal | 24 A |
| Tension nominale | 450 V |
| Convient pour conducteurs massifs | non |
| Convient pour conducteurs flexibles | non |
| Convient pour conducteurs multifilaires | oui |
| Avec leviers d'actionnement | non |
| Section raccordable de conducteur à un fil min. | 0,5 mm² |
| Section raccordable de conducteur à un fil max. | 2,5 mm² |
| Section raccordable de conducteur à plusieurs fils min. | 1,5 mm² |
| Section raccordable de conducteur à plusieurs fils max. | 2,5 mm² |
| Section nominale min. | 0,5 mm² |
| Section nominale max. | 2,5 mm² |
| Conformité ROHS | oui |
| Section | 5 conducteurs monofilaires de 0,5 mm² - 2,5 mm² 5 conducteurs multifilaires rigides de 1,5 mm² - 2,5 mm² mm² |
| Nombre de points de raccordement | 5 |
| Plage de températures d’utilisation min. | -5 °C |
| Plage de températures d’utilisation max. | 90 °C |
| résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 850 °C |
| Dimension | 5x2,5mm² |
| Matériau | polyamide |
| Coloris | gris clair ; RAL 7035 |
| Série de produit | HSK |
