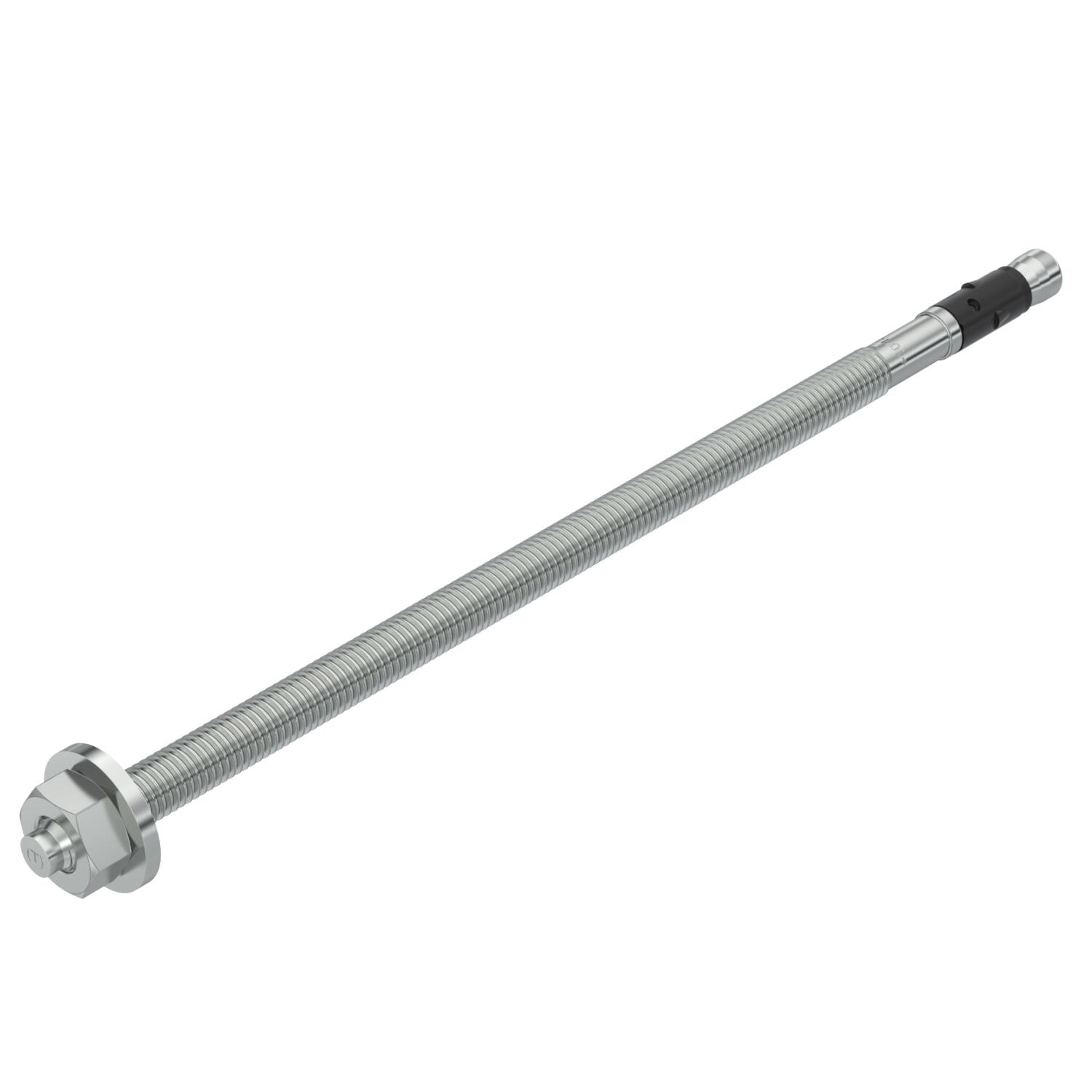

Boulon d’ancrage FAZ II G
Réf. 3498922 | EAN 4012197507121
- Description du produit
-
Description du produitBoulon d’ancrage FAZ II Plus pour ancrage de charges semi-lourdes et lourdes dans du béton fissuré ou non fissuré. Convient pour des charges admissibles élevées à de faibles entraxes et écartements entre les bords. À frapper.
Évaluation technique européenne ETA-19/0520, comprenant les valeurs caractéristiques en cas d’exposition au feu jusqu’à la durée de résistance au feu R 120.
Preuve de résistance aux effets sismiques, catégories C1 et C2.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Coloris zinc Diamètre de perçage min. 10 mm Dimension M10x245 Dispositif de fixation cheville d’ancrage Écrou Épaisseur de serrage 160 mm Évaluation des risques sismiques ETA C1 et C2 Filetage M10 Filetage, métrique 10 Homologations disponibles oui Longueur du filetage 193 mm Matériau acier Modèle à insérer Modèle cheville d’ancrage Goujon Modèle Chevilles/clous/vis Chevilles à expansion Ouverture de clé 17 Plage de serrage max. 180 mm Plage de serrage min. 160 mm Profondeur de perçage 74,5 mm Surface galvanisé Système à visser cheville d’ancrage Six pans extérieur Type de filetage métrique Type de montage cheville, cheville d’ancrage Montage traversant, Montage à fleur, Montage en déport Dimensions
Cote L 245 mm Longueur 245 mm - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique FAZIIPlus 10/160 / 3498922 , 0.16MB , pdfDéclaration de conformité UE FAZIIPlus 10/160 / 3498922 , 0.11MB , pdfDéclaration de performance FAZIIPlus 10/160 / 3498922 , 0.98MB , pdfEuropean Technical Assessments Bolt anchor FAZ II Plus , 1.21MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
