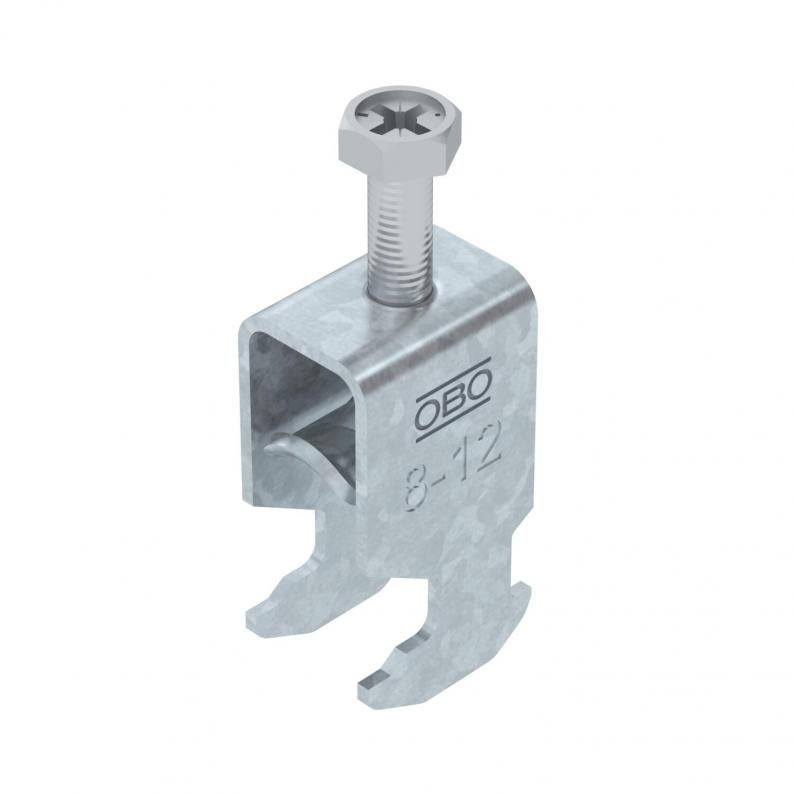

Bride de fixation 2056 pied H, simple, plaque de pression en métal, FT
Type BS-H1-M-12 FT
Réf. 1186002
EAN 4012196846900
Réf. / Type
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
Pte UC : 100 Pièce
100Pièce
Pièce
Description
Bride de fixation avec pied H, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. La contre-plaque doit être commandée séparément
Caractéristiques techniques
Dimensions
| Longueur | 22,5 mm |
|---|---|
| Largeur | 17 mm |
| Hauteur | 42 mm |
| Cote L | 34 mm |
| Cote A | 22,5 mm |
| Cote B | 17 mm |
| Dimension H | 42 mm |
| Cote t | 1,5 mm |
| Cote C | 28 mm |
| Dimension G (mm) | M6 |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Épaisseur de tôle | 1,5 mm |
| pour diamètre de tube min. | 8 mm |
| pour diamètre de tube max. | 12 mm |
| Ouverture | 10 mm |
| Pour rail avec largeur de fente (avec intervalle) min. | 16 mm |
| Pour rail avec largeur de fente (avec intervalle) max. | 17 mm |
| Sans halogène | oui |
| Filetage | M6 |
| Avec patin de pression en plastique | non |
| Avec patin de pression métallique | oui |
| Longueur dimension extérieure | 28 mm |
| Nombre de câbles/tubes | 1 |
| Supplément surface | galvanisé à chaud |
| Supplément matériau | acier |
| Max. Couple de serrage | 3 Nm |
| Type de montage | Rail profilé |
| Conformité ROHS | oui |
| Plage de serrage D min. | 8 mm |
| Plage de serrage D max. | 12 mm |
| Dimension | 08-12mm |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Avec contre-plaque | non |
| Matériau de la plaque | Acier |
| Série de produit | 2056 / 2058 |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,0877 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0877 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (5)
Certificats (2)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
Réf.
BS-H1-M-12 FT
3
8
12
1186002
BS-H1-M-16 FT
3
12
16
1186009
BS-H1-M-22 FT
3
16
22
1186016
BS-H1-M-28 FT
3
22
28
1186022
BS-H1-M-34 FT
3
28
34
1186029
BS-H1-M-40 FT
3
34
40
1186036
BS-H1-M-46 FT
5
40
46
1186042
BS-H1-M-52 FT
5
46
52
1186049
BS-H1-M-58 FT
5
52
58
1186056
BS-H1-M-64 FT
5
58
64
1186062
BS-H1-M-70 FT
5
64
70
1186069
BS-H1-M-76 FT
5
70
76
1186076
BS-H1-M-82 FT
5
76
82
1186082
BS-H1-M-90 FT
5
82
90
1186089
BS-H1-M-100 FT
5
90
100
1186097
