Bride de fixation 2056 pied W, simple, plaque de pression en matière plastique, FT
Type BS-W1-K-12 FT
Réf. 1187702
EAN 4012196854332
Réf. / Type
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
Pte UC : 100 Pièce
100Pièce
Pièce
Description

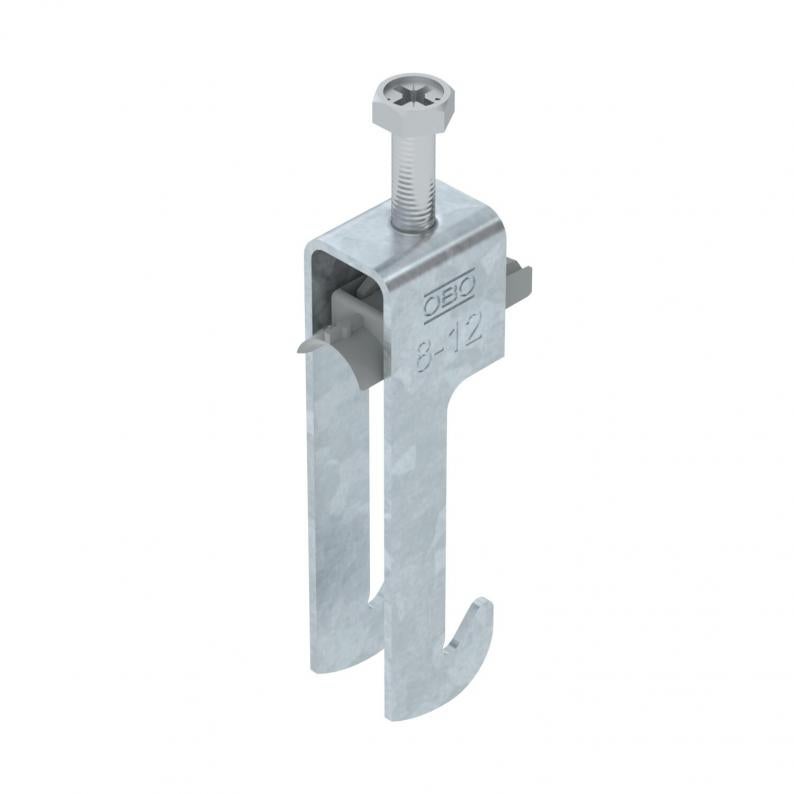

Bride de fixation avec pied W, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
Caractéristiques techniques

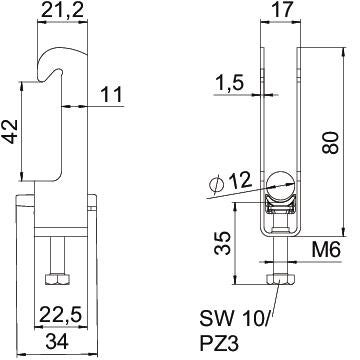

Dimensions
| Longueur | 22,5 mm |
|---|---|
| Largeur | 17 mm |
| Hauteur | 80 mm |
| Cote L | 35 mm |
| Cote A | 22,5 mm |
| Cote B | 17 mm |
| Dimension H | 80 mm |
| Cote t | 1,5 mm |
| Cote C | 34 mm |
| Dimension G (mm) | M6 |
Caractéristiques techniques
| Épaisseur de tôle | 1,5 mm |
|---|---|
| pour diamètre de tube min. | 8 mm |
| pour diamètre de tube max. | 12 mm |
| Ouverture | 10 mm |
| Sans halogène | oui |
| Filetage | M6 |
| Avec patin de pression en plastique | oui |
| Longueur dimension extérieure | 34 mm |
| Nombre de câbles/tubes | 1 |
| Supplément surface | galvanisé à chaud |
| Supplément matériau | acier |
| Max. Couple de serrage | 3 Nm |
| Type de montage | Cornière lourde |
| Conformité ROHS | oui |
| Plage de serrage D min. | 8 mm |
| Plage de serrage D max. | 12 mm |
| Dimension | 08-12mm |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Avec contre-plaque | non |
| Matériau de la plaque | Plastique |
| Qualité du matériau de la plaque | Polypropylène |
| Série de produit | 2056 / 2058 |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 0,1199 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1199 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Instructions et aides (1)
Images du produit (2)
Versions
Type
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
Réf.
BS-W1-K-12 FT
3
8
12
1187702
BS-W1-K-16 FT
3
12
16
1187708
BS-W1-K-22 FT
3
16
22
1187714
BS-W1-K-28 FT
3
22
28
1187720
BS-W1-K-34 FT
3
28
34
1187726
BS-W1-K-40 FT
3
34
40
1187732
BS-W1-K-46 FT
5
40
46
1187738
BS-W1-K-52 FT
5
46
52
1187744
BS-W1-K-58 FT
5
52
58
1187750
BS-W1-K-64 FT
5
58
64
1187756
BS-W1-K-70 FT
5
64
70
1187762
