Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 1187408 / Bride de fixation 2056 pied F, simple, plaque de pression en métal, FT

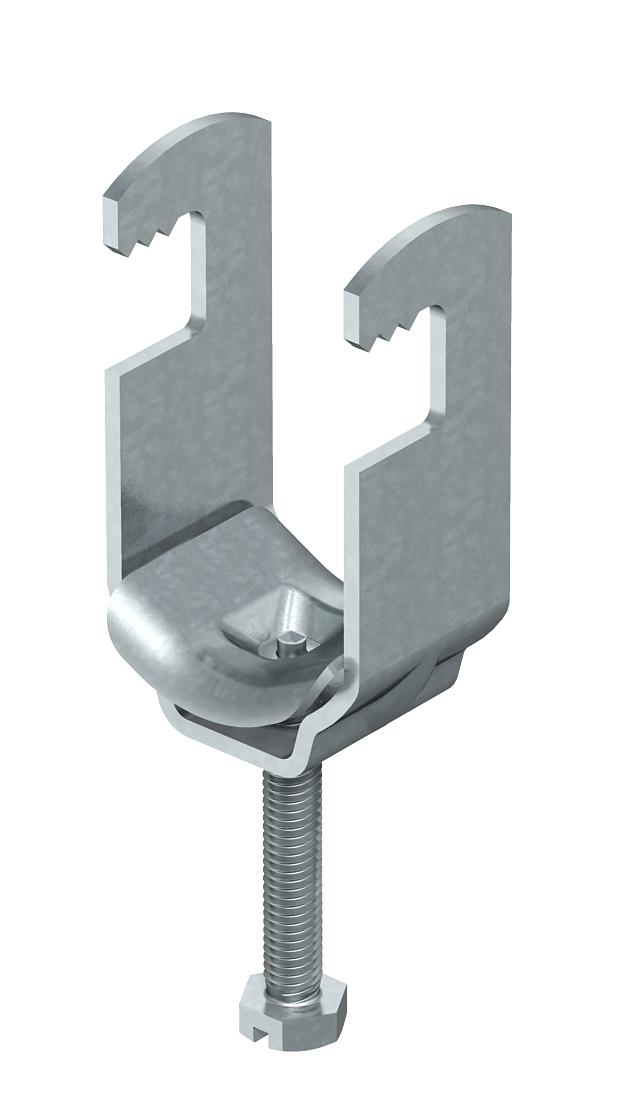

Bride de fixation rapide, plaque de pression simple en métal FT
Réf. 1156810 | EAN 4012195495253
- Description du produit
-
Description du produitBride de fixation pour la fixation de câbles et de tubes. Convient aux fers plats, coudés et en U de 4 à 12 mm d'épaisseur. Les patins de pression métalliques possèdent des arêtes très arrondies pour éviter que les câbles ne soient endommagés.
-
- Caractéristiques techniques
-
Caractéristiques techniques

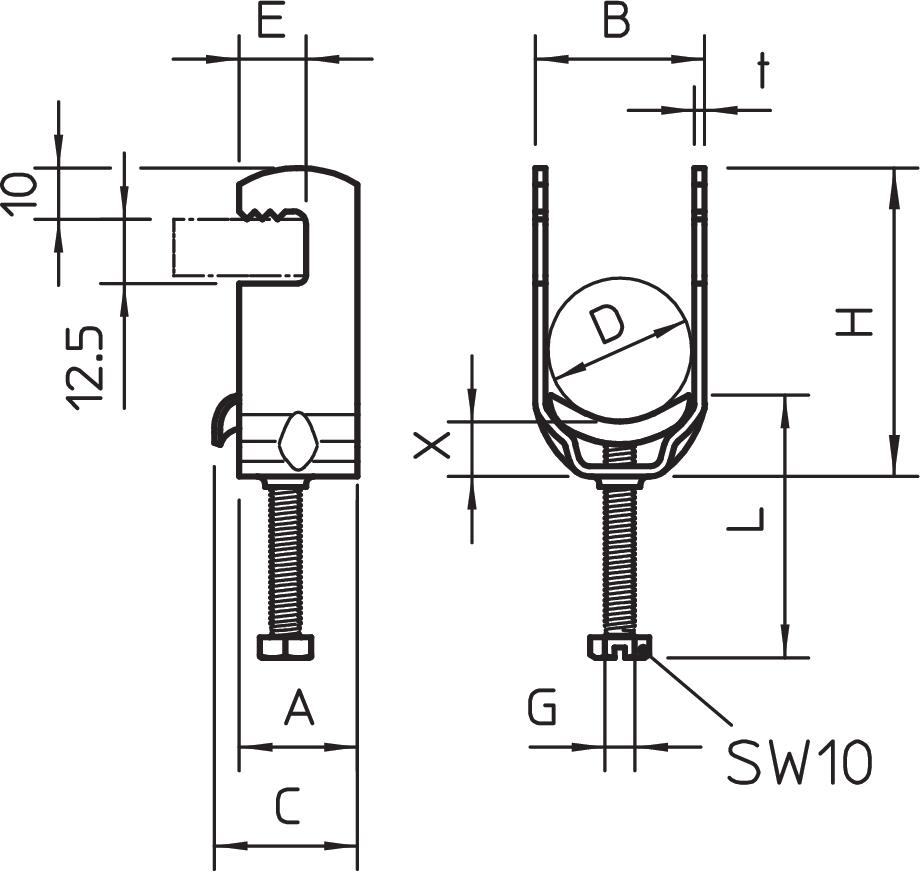

Avec contre-plaque non Avec patin de pression en plastique non Avec patin de pression métallique oui Cote A 23 mm Cote B 20 mm Cote C 34 mm Cote L 34 mm Cote t 1,5 mm Cote x 5 mm Dimension 12-16mm Dimension E 13 mm Dimension G (mm) M6 Dimension H 47 mm Empreinte CO2 (GWP) du berceau à la porte 0,0803 kg CO₂e / 1 Pièce Matériau acier Matériau de la plaque Acier Max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Plage de serrage D max. 16 mm Plage de serrage D min. 12 mm pour 1 câble H 47 mm pour 1 câble L 34 pour 2 câbles H 65 mm pour 2 câbles L 34 mm pour 3 câbles H 83 mm pour 3 câbles L 47 mm pour diamètre de tube max. 16 mm pour diamètre de tube min. 16 mm Pour rail avec largeur de fente (avec intervalle) max. 17 mm Pour rail avec largeur de fente (avec intervalle) min. 16 mm Résistant aux chocs non Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Profilé plat - Tous les types
- Téléchargements
-
Fiche technique 2056F M 16 FT / 1156810 , 0.15MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE 2056F M 16 FT / 1156810 , 0.13MB , pdfREACH Déclaration de conformité 2056F M 16 FT / 1156810 , 0.12MB , pdfRoHS Déclaration de conformité 2056F M 16 FT / 1156810 , 0.12MB , pdf
