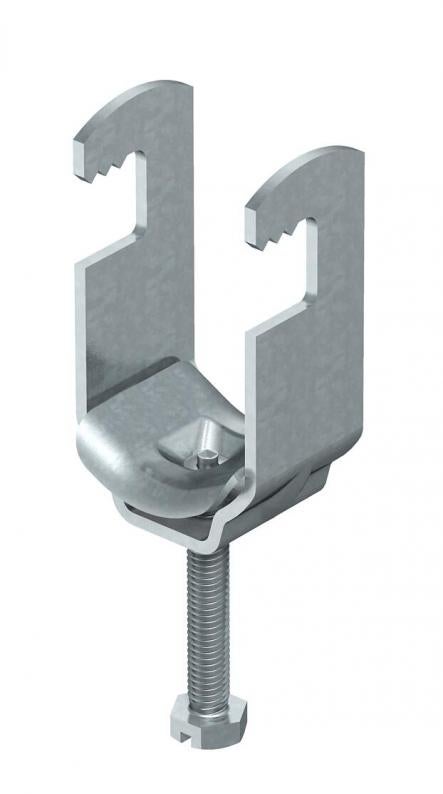

Bride de fixation rapide, plaque de pression simple en métal FT
Type 2056F M 16 FT
Réf. 1156810
EAN 4012195495253
Réf. / Type
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
Cet article est un article de fin de série !
Vous trouverez les articles de remplacement ici.
Pte UC : 100 Pièce
100Pièce
Pièce
Description
Bride de fixation pour la fixation de câbles et de tubes. Convient aux fers plats, coudés et en U de 4 à 12 mm d'épaisseur. Les patins de pression métalliques possèdent des arêtes très arrondies pour éviter que les câbles ne soient endommagés.
Caractéristiques techniques
Caractéristiques techniques
| pour diamètre de tube min. | 16 mm |
|---|---|
| pour diamètre de tube max. | 16 mm |
| Pour rail avec largeur de fente (avec intervalle) min. | 16 mm |
| Pour rail avec largeur de fente (avec intervalle) max. | 17 mm |
| Résistant aux chocs | non |
| Sans halogène | oui |
| Avec patin de pression en plastique | non |
| Avec patin de pression métallique | oui |
| Nombre de câbles/tubes | 1 |
| Supplément surface | galvanisé à chaud |
| Supplément matériau | acier |
| Max. Couple de serrage | 3 Nm |
| Type de montage | Profilé plat |
| Conformité ROHS | oui |
| pour 1 câble H | 47 mm |
| pour 1 câble L | 34 |
| pour 2 câbles H | 65 mm |
| pour 2 câbles L | 34 mm |
| pour 3 câbles L | 47 mm |
| pour 3 câbles H | 83 mm |
| Plage de serrage D min. | 12 mm |
| Plage de serrage D max. | 16 mm |
| Dimension | 12-16mm |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Avec contre-plaque | non |
| Matériau de la plaque | Acier |
| Série de produit | 2056 / 2058 |
Dimensions
| Cote L | 34 mm |
|---|---|
| Cote A | 23 mm |
| Cote B | 20 mm |
| Dimension H | 47 mm |
| Cote t | 1,5 mm |
| Cote C | 34 mm |
| Cote x | 5 mm |
| Dimension G (mm) | M6 |
| Dimension E | 13 mm |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,0803 kg CO₂e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0803 kg CO₂e |
| Date de détermination valeur CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (3)
Images du produit (2)
Versions
Type
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
Réf.
2056F M 16 FT
3
12
16
1156810
2056F M 22 FT
3
16
22
1156829
Plage de serrage D min.
Plage de serrage D max.
2056F M 16 FT
Réf.
1156810
Max. Couple de serrage
3
Plage de serrage D min.
12
Plage de serrage D max.
16
2056F M 22 FT
Réf.
1156829
Max. Couple de serrage
3
Plage de serrage D min.
16
Plage de serrage D max.
22
