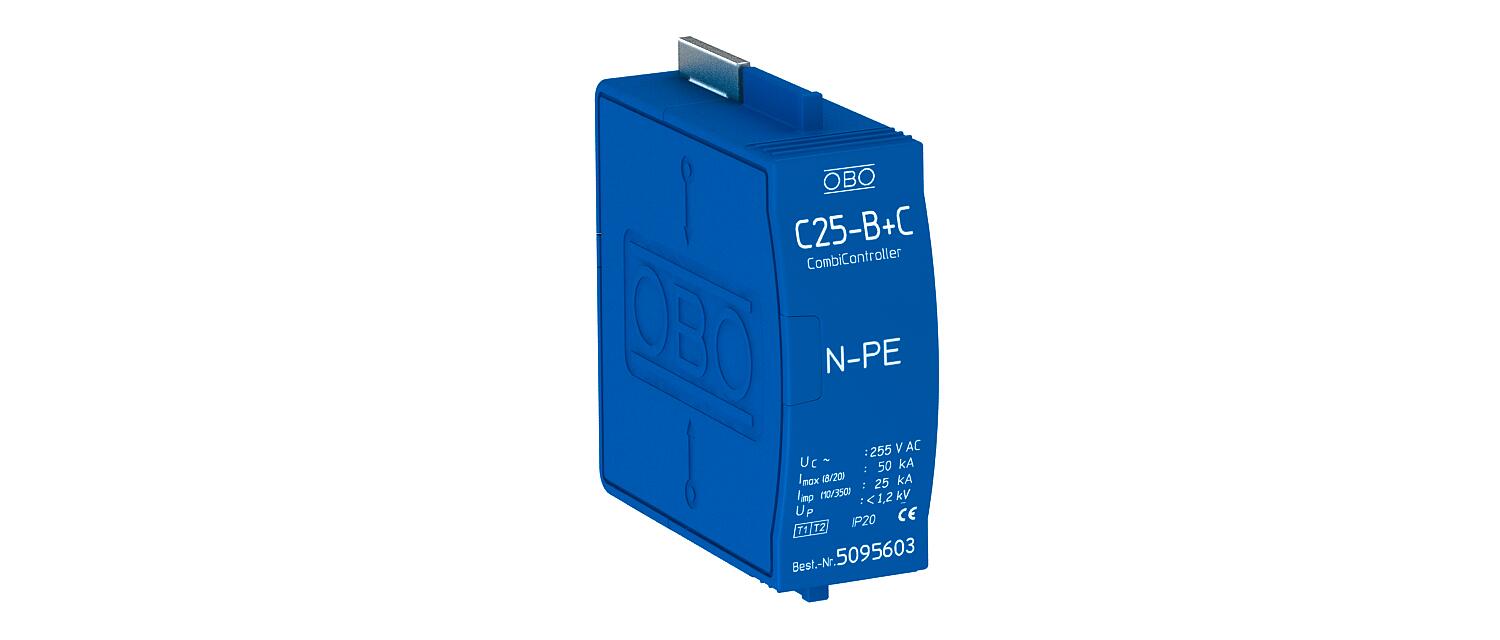

Cartouche d'éclateur collectif entre N et PE 255 V
Type C 25-B+C 0
Réf. 5095603
EAN 4012195919391
Réf. / Type
5095603 / C 25-B+C 0
Pte UC : 1 Pièce
1Pièce
Pièce
Description

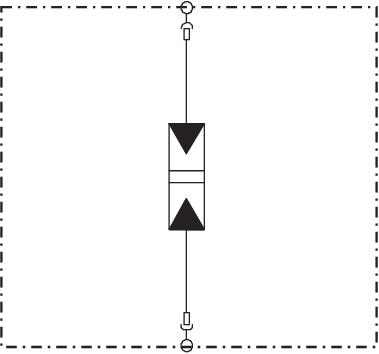

Éclateur collectif débrochable à utiliser entre le conducteur neutre (N) et le conducteur de protection (PE). Convient pour une utilisation en combinaison avec:
• CombiController type V 25-B + C
• SurgeController type V 20-C
• SurgeController type V 10-C
* Complet = cartouche et base
• CombiController type V 25-B + C
• SurgeController type V 20-C
• SurgeController type V 10-C
* Complet = cartouche et base
Caractéristiques techniques
Caractéristiques techniques
| type du réseau | autres |
|---|---|
| Soufflant | non |
| signalisation sur l'appareil | aucun |
| Indice de protection | IP20 |
| Courant de décharge nominal (8/20 μs) [N-PE] | 30 kA |
| Report d'alarme | non |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Courant de choc de décharge (10/350 μs) | 25 kA |
| Tension max. permanente CA | 255 V |
| Courant nominal de décharge (8/20 µs) | 30 kA |
| Modèle des pôles | N/PE |
| Type de montage | sur l'élément de base |
| Protection contre les surintensités côté réseau max | 160 |
| Modèle | Partie supérieure 1 pôle; 255 V |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe I+II |
| SPD selon EN 61643-11 | type 1+2 |
| ZPF | 0→2 |
| Courant de décharge maximal (8/20 μs) | 50 kA |
| Capacité d'extinction du courant de suivi (eff) [N-PE] | 0,1 kA |
| temps de réponse | <100 ns |
| Fusible en amont max. | 160 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 255V |
Possibilités de raccordement
| Courant de décharge (8/20 µs) [total] | 30 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,35 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,35 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
