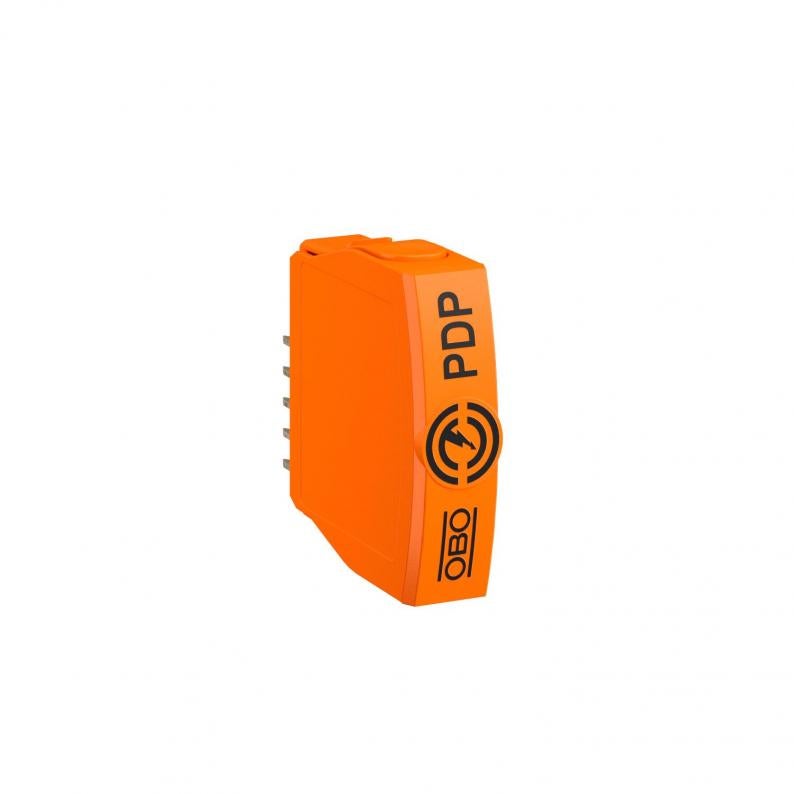

Cartouche PDP, à 2x2 pôles
Type PDP-P-2x2-5
Réf. 5080410
EAN 4012196745883
Réf. / Type
Tension max. permanente CA
Tension max. permanente CC
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Couvercle, protection des données informatiques emboîtable type 1+2/D1+C2 pour applications de la technologie de mesure, de commande et de régulation
• Appareil de protection pour systèmes multifilaires
• Plage de fréquence jusqu'à 100 MHz
• Emboîtement réduit de 12,5 mm
Application : Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR.
• Appareil de protection pour systèmes multifilaires
• Plage de fréquence jusqu'à 100 MHz
• Emboîtement réduit de 12,5 mm
Application : Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR.
Caractéristiques techniques

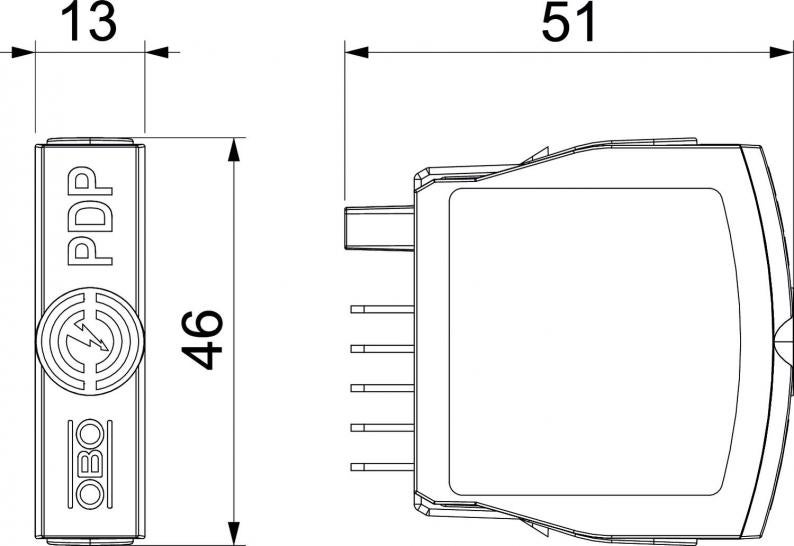

Dimensions
| Longueur | 51 mm |
|---|---|
| Largeur | 13 mm |
| Hauteur | 46 mm |
Caractéristiques techniques
| Résistance longitudinale | 1.2 ± 5% |
|---|---|
| signalisation sur l'appareil | aucun |
| Système enfichable | Borne |
| Niveau de protection fil - fil | 100 V |
| Indice de protection | IP20 |
| Norme d'essais | IEC 61643-21 |
| Résistance série par fil | 1,2 Ω ± 5% |
| Courant nominal de décharge In à C2 (total)) | 20 kA |
| Capacité (fil-fil) | ≤30 pF |
| Capacité (fil-terre) | ≤30 pF |
| Mise à la terre par : | Circuit de raccordement/rail DIN |
| Montage entrée/sortie | Bornes à vis |
| Raccordement du blindage | oui |
| Blindage | direct |
| Résistance au courant de choc fil - fil | 10 kV / 5 kA |
| Résistance au courant de choc fil - terre | 10 kV / 5 kA |
| Courant de décharge total (10/350) | 2,5 kA |
| Courant de décharge total (8/20) | 20 kA |
| Courant de charge nominal CC | 0,6 A |
| Courant de charge nominal CA | 0,425 A |
| Tension max. permanente CA | 4,2 V |
| Tension max. permanente CC | 6 V |
| Courant nominal de décharge (8/20 µs) | 10 kA |
| Fréquence limite | 100 MHz |
| SPD selon CEI 61643-21 | Classe I+II / D1+C2 |
| Kategorie | Type 1+2 / D1+C2 |
| Conformité ROHS | oui |
| SPD selon CEI 61643-1 | classe I+II |
| SPD selon EN 61643-11 | type 1+2 |
| ZPF | 0→2 |
| Courant d'impulsion | 2,5 kA |
| Affaiblissement d’insertion (insertion loss) | ≤3 dB |
| Section de raccordement rigide max. | 2,5 mm² |
| Section de raccordement multifilaire min. | 0,14 mm² |
| Section de raccordement multifilaire max. | 2,5 mm² |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 5V |
Possibilités de raccordement
| Section de raccordement rigide min. | 0,14 mm² |
|---|---|
| Section de raccordement flexible min. | 0,14 mm² |
| Section de raccordement flexible max. | 1,5 mm² |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,1218 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1218 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (2)
Instructions et aides (1)
Images du produit (2)
Versions
Type
Système enfichable
Tension max. permanente CA
Tension max. permanente CC
Réf.
PDP-P-2x2-5
Borne
4,2
6
5080410
PDP-P-2x2-12
Borne
12
16
5080412
PDP-P-2x2-24
Borne
21
30
5080414
PDP-P-2x2-48
Borne
37
52
5080416
Tension max. permanente CA
Tension max. permanente CC
PDP-P-2x2-5
Réf.
5080410
Système enfichable
Borne
Tension max. permanente CA
4,2
Tension max. permanente CC
6
PDP-P-2x2-12
Réf.
5080412
Système enfichable
Borne
Tension max. permanente CA
12
Tension max. permanente CC
16
PDP-P-2x2-24
Réf.
5080414
Système enfichable
Borne
Tension max. permanente CA
21
Tension max. permanente CC
30
PDP-P-2x2-48
Réf.
5080416
Système enfichable
Borne
Tension max. permanente CA
37
Tension max. permanente CC
52
