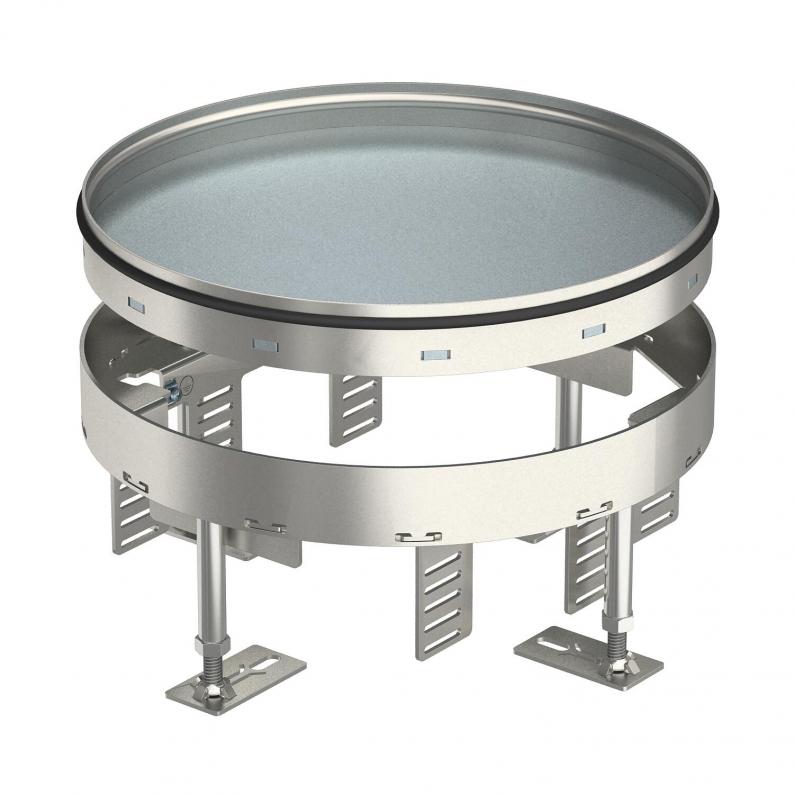

Cassette réglable en hauteur pour charges lourdes, pleine, RKRSL, taille nominale R7, acier inoxydable
Type RKR2 7SL2 V2 25
Réf. 7409094
EAN 4012195868262
Réf. / Type
7409094 / RKR2 7SL2 V2 25
Hauteur de plancher min.
109 mm
Hauteur de plancher max.
159 mm
Épaisseur du revêtement de sol
25 mm
Dimension nominale pour boîtier d'appareillages
R7
Dimension h
109 mm
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Cassette ronde pleine pour charges lourdes de taille nominale R7 pour la réalisation d'une trappe d'inspection dans les systèmes de goulottes, les faux-planchers et les planchers creux, dans des planchers nettoyés à l'eau ou à sec. Classe de charge 2 jusqu'à 20 kN. Trois solutions vous sont proposées pour l'ouverture du boîtier : ouverture par douille filetée type GH en association avec la clef WZ 1022, l'aimant WZ 1028, ou bien la ventouse WZ1029.
Cassette pour charges lourdes réglable en hauteur en tant que cassette factice avec une classe de charge 2 à 20 kN, à 3 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2 et une plaque APMT5. Pour le montage de 2 supports universels UT3 et un support UT4 pour 7 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 10 appareils Modul 45.
Cassette pour charges lourdes réglable en hauteur en tant que cassette factice avec une classe de charge 2 à 20 kN, à 3 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2 et une plaque APMT5. Pour le montage de 2 supports universels UT3 et un support UT4 pour 7 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 10 appareils Modul 45.
Caractéristiques techniques
Caractéristiques techniques
| Hauteur de plancher min. | 109 mm |
|---|---|
| Hauteur de plancher max. | 159 mm |
| Épaisseur du revêtement de sol | 25 mm |
| Plage de réglage min. | 109 mm |
| Plage de réglage max. | 159 mm |
| Nombre d'appareillages montables | 0 |
| Découplable | non |
| Diamètre de montage | 275 |
| Convient pour montage dans des sols creux | oui |
| Convient pour montage dans des faux-planchers | oui |
| Entretien du sol | humide |
| Profondeur de montage | 109 mm |
| Modèle Sortie de câble | Aucune sortie de câble |
| Support d'appareillage pour le logement de paniers support appareillage | oui |
| Indice de protection code IK | IK10 |
| Classe pour charges lourdes | 20 kN (OBO SL2) |
| Type du système d'encastrement | UT3 / UT4 |
| Modèle pour charges lourdes | oui |
| Dimension nominale pour boîtier d'appareillages | R7 |
| Indice de protection (IP) en utilisation | IP00 |
| Indice de protection (IP) hors utilisation | IP44 |
| Modèle | rond |
| Conformité ROHS | Sauf |
| Dimension | Ø275mm |
| Matériau | acier inoxydable 1.4301 |
| Série de produit | RKR |
Dimensions
| Dimension h | 109 mm |
|---|
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 20,4004 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 20,4004 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
