Cassette réglable en hauteur pour tube, RKFN, acier inoxydable
Type RKFN3 9 VS 20
Réf. 7408980
EAN 4012197278175
Réf. / Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension h
Pte UC : 1 Pièce
1Pièce
Pièce
Description

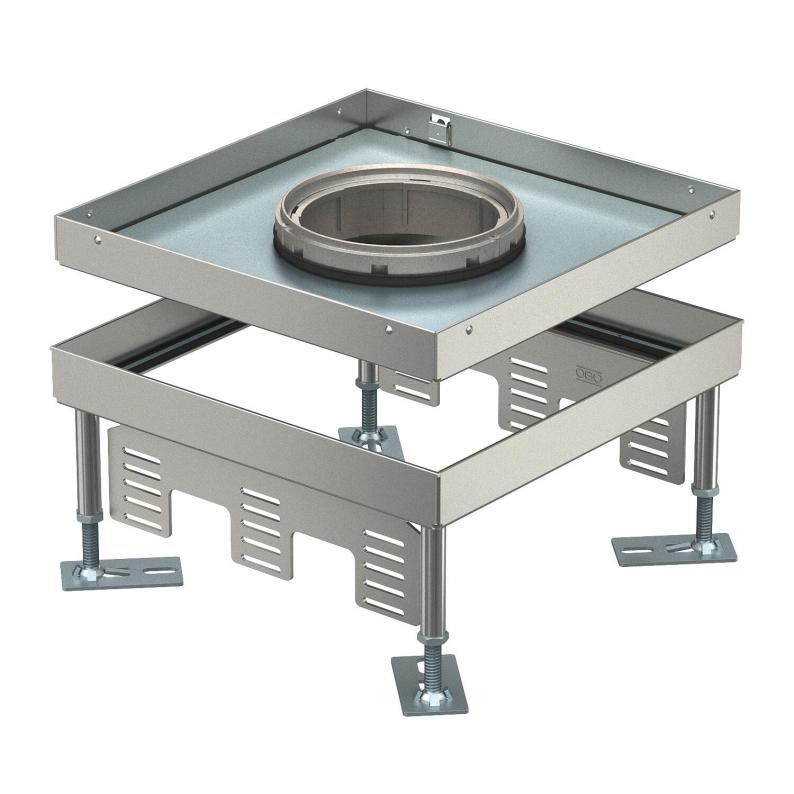

Cassette carrée réglable en hauteur pour tube de taille nominale 9 pour le montage d’appareillages dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l’eau ou à sec en intérieur. Convient uniquement aux revêtements de sol lisses.
Pour le montage de 3 supports universels UT4 pour 9 appareils d’installation individuels avec anneau porteur/étrier porteur ou 12 appareils Modul 45®. Il est possible d’installer 3 plaques de recouvrement APMT5. Le tube n’est pas compris dans la livraison.
Cassette carrée réglable en hauteur pour tube de taille nominale 9 pour le montage d’appareillages dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l’eau ou à sec en intérieur. Pour montage dans les boîtes sous plancher UZD 250, UZD 350 en association avec un couvercle de montage DUG.../9. Convient uniquement aux revêtements de sol lisses.
Cassette réglable en hauteur, à 3 compartiments. Il est possible d’installer 3 plaques de recouvrement APMT5.
Pour le montage de 3 supports universels UT4 pour 9 appareils d’installation individuels avec anneau porteur/étrier porteur ou 12 appareils Modul 45®. Il est possible d’installer 3 plaques de recouvrement APMT5. Le tube n’est pas compris dans la livraison.
Cassette carrée réglable en hauteur pour tube de taille nominale 9 pour le montage d’appareillages dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l’eau ou à sec en intérieur. Pour montage dans les boîtes sous plancher UZD 250, UZD 350 en association avec un couvercle de montage DUG.../9. Convient uniquement aux revêtements de sol lisses.
Cassette réglable en hauteur, à 3 compartiments. Il est possible d’installer 3 plaques de recouvrement APMT5.
Caractéristiques techniques
Dimensions
| Longueur | 243 mm |
|---|---|
| Largeur | 243 mm |
| Hauteur | 105 mm |
| Dimension h | 105 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 105 mm |
|---|---|
| Hauteur de plancher max. | 150 mm |
| Épaisseur du revêtement de sol | 20 mm |
| Plage de réglage min. | 105 mm |
| Plage de réglage max. | 150 mm |
| Nombre d'appareillages montables | 12 |
| Découplable | non |
| Longueur dimension d'installation | 244 mm |
| Largeur dimension d'installation | 244 mm |
| Convient pour montage dans des sols creux | oui |
| Convient pour montage dans des faux-planchers | oui |
| Entretien du sol | humide |
| Profondeur de montage | 105 mm |
| Modèle Sortie de câble | Tube escamotable |
| Nombre des sorties de câble | 1 |
| Support d'appareillage pour le logement de paniers support appareillage | non |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | UT4 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | 9 |
| Homologations | VDE |
| Norme | EN 50085-2-2 |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP55 |
| Nombre de supports universels | 3 x UT4 |
| Découpe de sol/Ouverture de montage | 244x244 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | carré |
| Conformité ROHS | Sauf |
| Dimension | 243x243x100 |
| Matériau | Acier inoxydable |
| Série de produit | RKFN |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 22,1925 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 22,1925 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
UT4 45 4
7408727
Pte UC : 1 Pièce
1Pièce
Pièce
MTU 3
7407840
Pte UC : 1 Pièce
1Pièce
Pièce
Type
TUK2 GV
Pte UC : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (2)
Catalogues et brochures (2)
Déclarations (3)
Certificats (1)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Modèle Sortie de câble
Dimension nominale pour boîtier d'appareillages
Dimension h
Réf.
RKFN3 9 VS 20
105
150
20
Tube escamotable
9
105
7408980
RKFN3 9 VS 25
110
155
25
Tube escamotable
9
110
7408982
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension h
RKFN3 9 VS 20
Réf.
7408980
Hauteur de plancher min.
105
Hauteur de plancher max.
150
Épaisseur du revêtement de sol
20
Modèle Sortie de câble
Tube escamotable
Dimension nominale pour boîtier d'appareillages
9
Dimension h
105
RKFN3 9 VS 25
Réf.
7408982
Hauteur de plancher min.
110
Hauteur de plancher max.
155
Épaisseur du revêtement de sol
25
Modèle Sortie de câble
Tube escamotable
Dimension nominale pour boîtier d'appareillages
9
Dimension h
110
