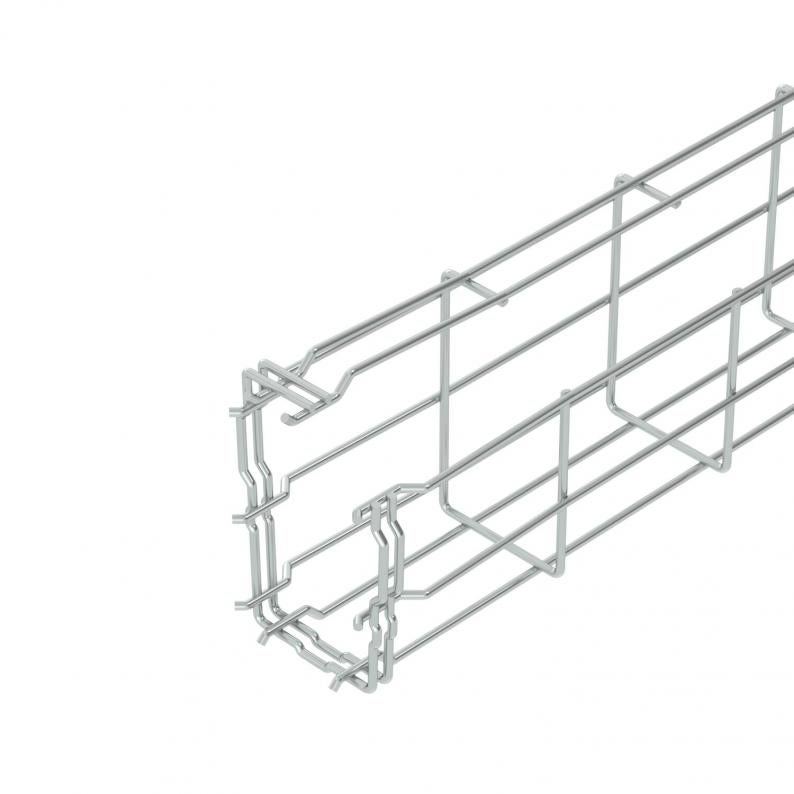

Chemin de câbles en treillis en G Magic® 125 G
Type G-GRM 125 75 G
Réf. 6005541
EAN 4012195686453
Réf. / Type
6005541 / G-GRM 125 75 G
Longueur
3000 mm
Largeur
75 mm
Hauteur
125 mm
Maintien en fonction
non
Section utile
61 cm²
Diamètre du fil
3,9 mm
Pte UC : 3 m
3m
m
Description
Chemin de câbles en treillis en G en fils d'acier soudés par points d'une hauteur latérales et de largeur différentes.
Montage direct au mur et au plafond possible. Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
Montage direct au mur et au plafond possible. Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
Caractéristiques techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 75 mm |
| Hauteur | 125 mm |
| Cote A | 96 mm |
| Cote B | 75 mm |
| Dimension H | 125 mm |
| Cote C | 38 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 61 cm² |
| Acier inoxydable, décapé | non |
| Section utile | 6100 mm² |
| Séparateur intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en G |
| Conformité ROHS | oui |
| Diamètre du fil | 3,9 mm |
| Dimension | 125x75x3000 |
| Surface | galvanisé |
| Matériau | acier |
| Coloris | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série G-GRM |
Charges
| Écart entre supports 1,0 m | 0,6 kN/m |
|---|---|
| Écart entre supports 1,5 m | 0,35 kN/m |
| Écart entre supports 2,0 m | 0,3 kN/m |
| Écart entre supports 2,5 m | 0,25 kN/m |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,0574 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 2,0574 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
