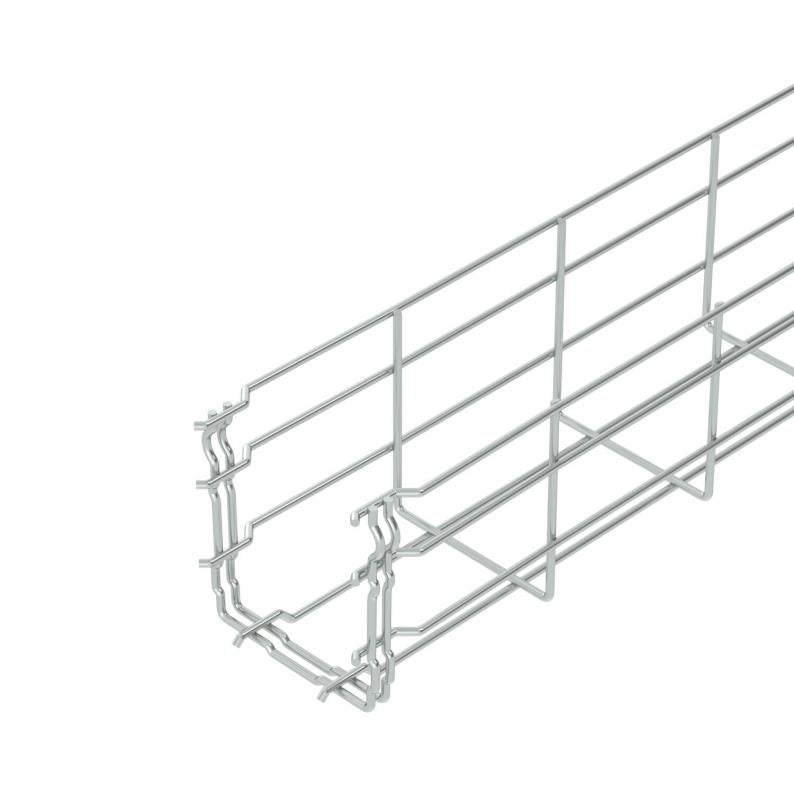

Chemin de câbles en treillis GR-Magic® 105 G
Type GRM 105 100 G
Réf. 6002402
EAN 4012196020270
Réf. / Type
Longueur
Largeur
Hauteur
Section utile
Diamètre du fil
Pte UC : 3 m
3m
m
Description
Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 105 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Aucun raccord supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm.
Caractéristiques techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 105 mm |
| Cote B | 100 mm |
| Dimension H | 108 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 82 cm² |
| Acier inoxydable, décapé | non |
| Section utile | 8200 mm² |
| Séparateur intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en U |
| Conformité ROHS | oui |
| Diamètre du fil | 3,9 mm |
| Dimension | 105x100x3000 |
| Surface | galvanisé |
| Matériau | acier |
| Coloris | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série GRM |
Charges
| Écart entre supports 1,0 m | 0,8 kN/m |
|---|---|
| Écart entre supports 1,5 m | 0,55 kN/m |
| Écart entre supports 2,0 m | 0,37 kN/m |
| Écart entre supports 2,5 m | 0,27 kN/m |
| Écart entre supports 3,0 m | 0,25 kN/m |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,8532 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 1,8532 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Type
DGRR 100 FS
Pte UC : 3 m
3m
m
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (6)
Déclarations (5)
Certificats (3)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Section utile
Diamètre du fil
Réf.
GRM 105 100 G
3000
100
105
non
82
3,9
6002402
GRM 105 150 G
3000
150
105
non
130
3,9
6002404
GRM 105 200 G
3000
200
105
non
175
4,8
6002406
GRM 105 300 G
3000
300
105
non
268
4,8
6002408
GRM 105 400 G
3000
400
105
non
363
4,8
6002410
GRM 105 500 G
3000
500
105
non
459
4,8
6002415
GRM 105 600 G
3000
600
105
non
554
4,8
6002417
Largeur
Section utile
Diamètre du fil
GRM 105 100 G
Réf.
6002402
Longueur
3000
Largeur
100
Hauteur
105
Maintien en fonction
non
Section utile
82
Diamètre du fil
3,9
GRM 105 150 G
Réf.
6002404
Longueur
3000
Largeur
150
Hauteur
105
Maintien en fonction
non
Section utile
130
Diamètre du fil
3,9
GRM 105 200 G
Réf.
6002406
Longueur
3000
Largeur
200
Hauteur
105
Maintien en fonction
non
Section utile
175
Diamètre du fil
4,8
GRM 105 300 G
Réf.
6002408
Longueur
3000
Largeur
300
Hauteur
105
Maintien en fonction
non
Section utile
268
Diamètre du fil
4,8
GRM 105 400 G
Réf.
6002410
Longueur
3000
Largeur
400
Hauteur
105
Maintien en fonction
non
Section utile
363
Diamètre du fil
4,8
GRM 105 500 G
Réf.
6002415
Longueur
3000
Largeur
500
Hauteur
105
Maintien en fonction
non
Section utile
459
Diamètre du fil
4,8
GRM 105 600 G
Réf.
6002417
Longueur
3000
Largeur
600
Hauteur
105
Maintien en fonction
non
Section utile
554
Diamètre du fil
4,8
