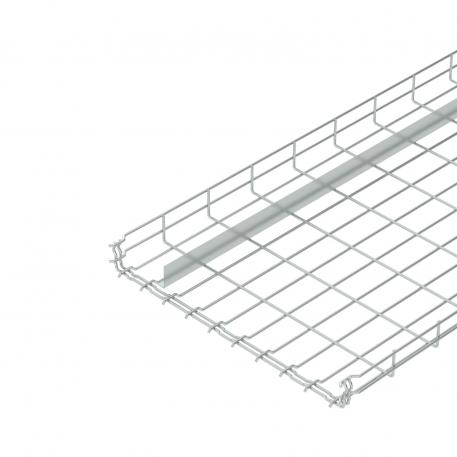

Chemin de câbles en treillis GR-Magic® 55 avec séparateur 3000 | 500 | 55 | 4,8 | 220 | non

Chemin de câbles en treillis GR-Magic® 55 avec séparateur

Réf. 6006458 | EAN 4012196152292

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	55 mm

Diamètre du fil

Section utile

Maintien en fonction	non

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

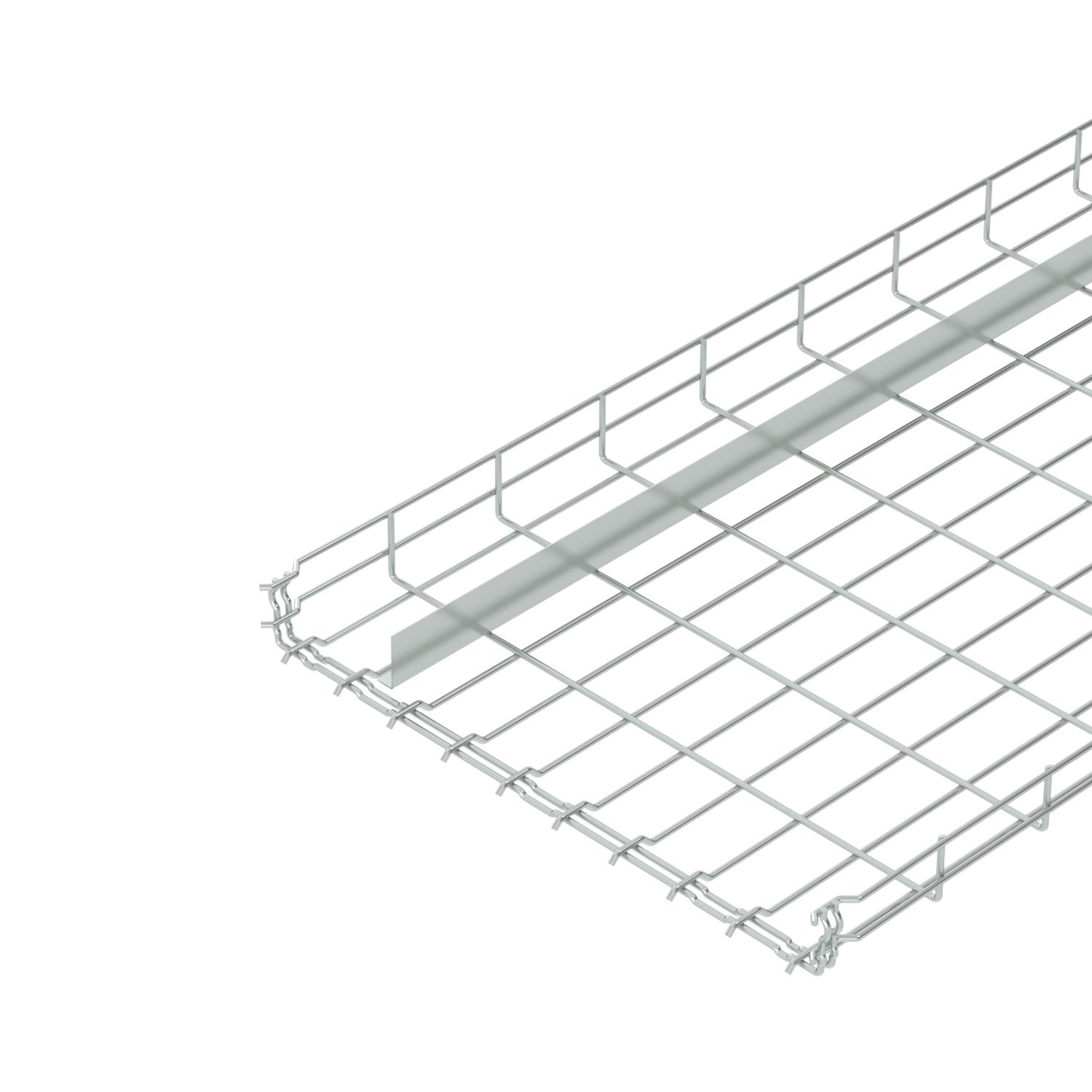

Chemin de câbles en treillis avec raccord préformé et séparateur soudé d'une hauteur latérale de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Aucun raccord supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Diamètre du fil	4,8 mm
Dimension	55x500x3000
Forme de profilé	Forme en U
Maintien en fonction	non
Matériau	acier
Modèle longue portée	non

Raccord sans vis	oui
Section utile	22000 mm²
Section utile	220 cm²
Séparateur intégré	une
Surface	galvanisé
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Dimensions

Cote A	399,5 mm
Cote B	500 mm
Dimension H	58 mm
Hauteur	55 mm

Hauteur	2,17 in
Largeur	19,69 in
Largeur	500 mm
Longueur	3000 mm

Charges

Écart entre supports 1,0 m	1,5 kN/m
Écart entre supports 1,5 m	0,8 kN/m

Écart entre supports 2,0 m	0,4 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	5,9218 kg CO₂e
Date de détermination valeur CO2	2025-05-21T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	5,9218 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis GR-Magic de type GRM-1T 55

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
GRM-T 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	non	6006453	m	3 m
GRM-T 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	non	6006455	m	3 m
GRM-T 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	non	6006456	m	3 m
GRM-T 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	non	6006457	m	3 m
GRM-T 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	non	6006458	m	3 m
