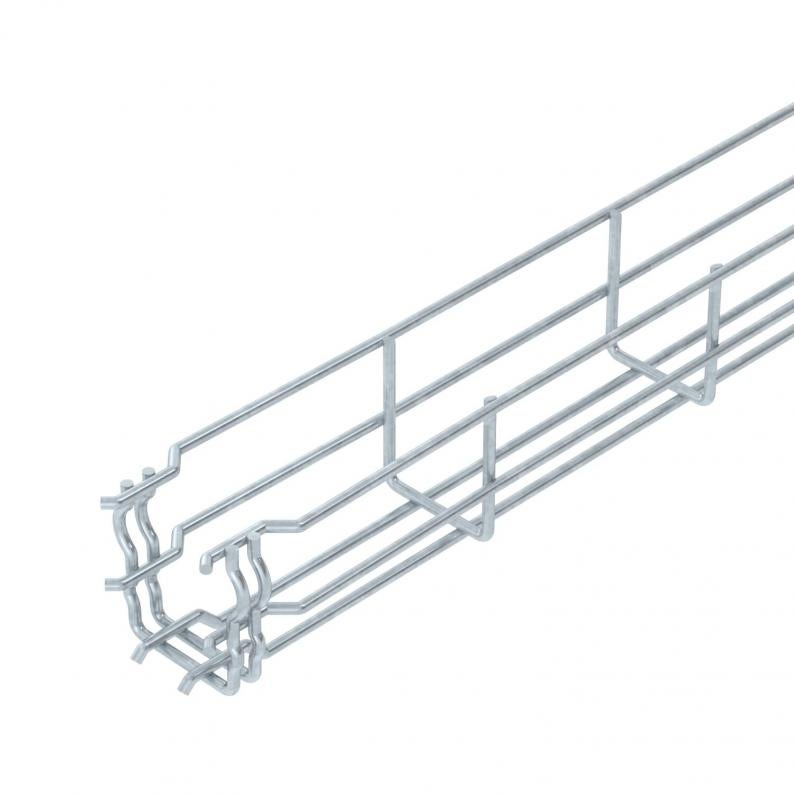

Chemin de câbles en treillis GR-Magic® 55 FT
Type GRM 55 50 FT
Réf. 6001415
EAN 4012195430940
Réf. / Type
Longueur
Largeur
Hauteur
Maintien en fonction
Section utile
Diamètre du fil
Pte UC : 3 m
3m
m
Description
Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 55 mm.
Des indications précises relatives à la classification UL figurent dans l'homologation correspondante.
Des indications précises relatives à la classification UL figurent dans l'homologation correspondante.
Aucun raccord supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm (exception : GRM 55/50 = 20 x 100 mm).
Caractéristiques techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 50 mm |
| Hauteur | 55 mm |
| Cote B | 52 mm |
| Dimension H | 58 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 16 cm² |
| Acier inoxydable, décapé | non |
| Section utile | 1600 mm² |
| Séparateur intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en U |
| Conformité ROHS | oui |
| Diamètre du fil | 3,9 mm |
| Dimension | 55x50x3000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
| Protection contre l'incendie | Sécurité de fonctionnement structure porteuse spécifique aux câbles |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série GRM |
Charges
| Écart entre supports 1,0 m | 0,35 kN/m |
|---|---|
| Écart entre supports 1,5 m | 0,2 kN/m |
| Écart entre supports 2,0 m | 0,1 kN/m |
| Écart entre supports 2,5 m | 0,1 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,4752 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 1,4752 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
