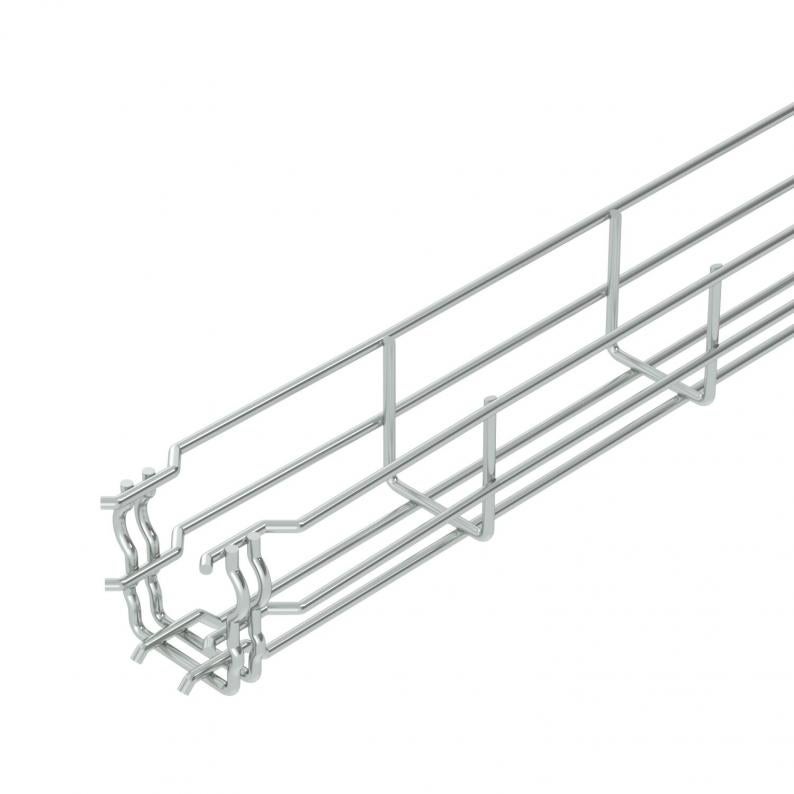

Chemin de câbles en treillis GR-Magic® 55 G
Pte UC : 3 m
m
Description
Des indications précises relatives à la classification UL figurent dans l'homologation correspondante.
Aucun raccord supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm (exception : GRM 55/50 = 20 x 100 mm).
Testé pour le maintien de la fonction selon DIN 4102 partie 12 (type: GRM 55 200 4,8 G, GRM 55 300 G, GRM 55 400 G, conception de l'installation et paramètres selon le certificat de test valide).
Testé pour une installation au-dessus de plafonds suspendus coupe-feu (type: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, exposition au feu 30 minutes, conception de l'installation et paramètres selon les rapports de protection incendie).
Caractéristiques techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 50 mm |
| Hauteur | 55 mm |
| Cote B | 52 mm |
| Dimension H | 58 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 16 cm² |
| Acier inoxydable, décapé | non |
| Section utile | 1600 mm² |
| Séparateur intégré | sans |
| Raccord sans vis | oui |
| Forme de profilé | Forme en U |
| Conformité ROHS | oui |
| Diamètre du fil | 3,9 mm |
| Dimension | 55x50x3000 |
| Surface | galvanisé |
| Matériau | acier |
| Coloris | zinc |
| Protection contre l'incendie | Utilisation plafonds coupe-feu |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série GRM |
Charges
| Écart entre supports 1,0 m | 0,35 kN/m |
|---|---|
| Écart entre supports 1,5 m | 0,2 kN/m |
| Écart entre supports 2,0 m | 0,1 kN/m |
| Écart entre supports 2,5 m | 0,1 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,2752 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 1,2752 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
