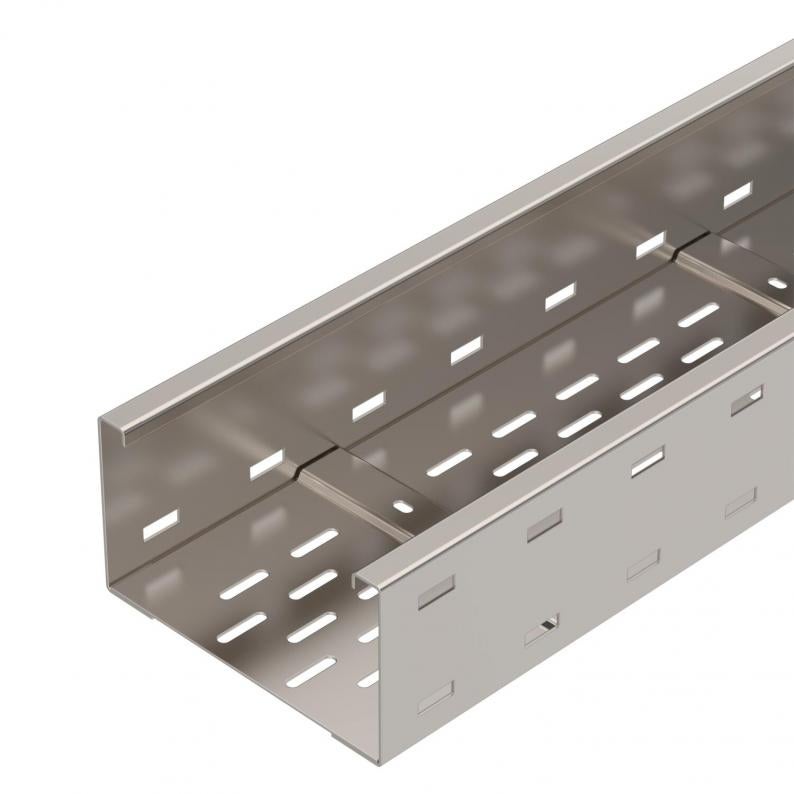

Chemin de câbles longue portée WKSG 110 A2
Type WKSG 120 A2
Réf. 6098161
EAN 4012195683506
Réf. / Type
Longueur
Largeur
Épaisseur de tôle
Pte UC : 6 m
6m
m
Description
Système de chemins de câbles longue portée, perforé, d'une hauteur latérale de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Les raccords droits WRVL 110 doivent être commandées séparément en quantités requises.
Caractéristiques techniques
Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 200 mm |
| Hauteur | 110 mm |
| Cote L | 6000 mm |
| Cote B | 200 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | oui |
| Section utile | 202 cm² |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 2 mm |
| Perforation de montage dans le fond | oui |
| Section utile | 20200 mm² |
| Dimension | 110 X 200 |
| Conformité ROHS | oui |
| Dimension | 110x200x6000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Coloris | acier inoxydable |
| Atténuation magnétique du blindage avec couvercle | 50 dB |
| Atténuation magnétique du blindage sans couvercle | 20 dB |
| Longueur utile | 6000 mm |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série WKSG |
Charges
| Écart entre supports 3,0 m | 2,5 kN/m |
|---|---|
| Écart entre supports 3,5 m | 2,01 kN/m |
| Écart entre supports 4,0 m | 1,6 kN/m |
| Écart entre supports 4,5 m | 1,32 kN/m |
| Écart entre supports 5,0 m | 1,1 kN/m |
| Écart entre supports 6,0 m | 0,75 kN/m |
| Écart entre supports 7,0 m | 0,45 kN/m |
| Écart entre supports 8,0 m | 0,2 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 35,9073 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 35,9073 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (5)
Instructions et aides (1)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Réf.
WKSG 120 A2
6000
200
non
2
6098161
WKSG 130 A2
6000
300
non
2
6098165
WKSG 140 A2
6000
400
non
2
6098169
WKSG 150 A2
6000
500
non
2
6098173
WKSG 160 A2
6000
600
non
2
6098177
