Chemin de câbles longue portée WKSG 110 FT

Chemin de câbles longue portée WKSG 110 FT

Type WKSG 120 FT
Réf. 6098141
EAN 4012196351732
Afficher toutes les versions
Réf. / Type
Longueur
Largeur
Épaisseur de tôle

Pte UC : 6 m

m

Description

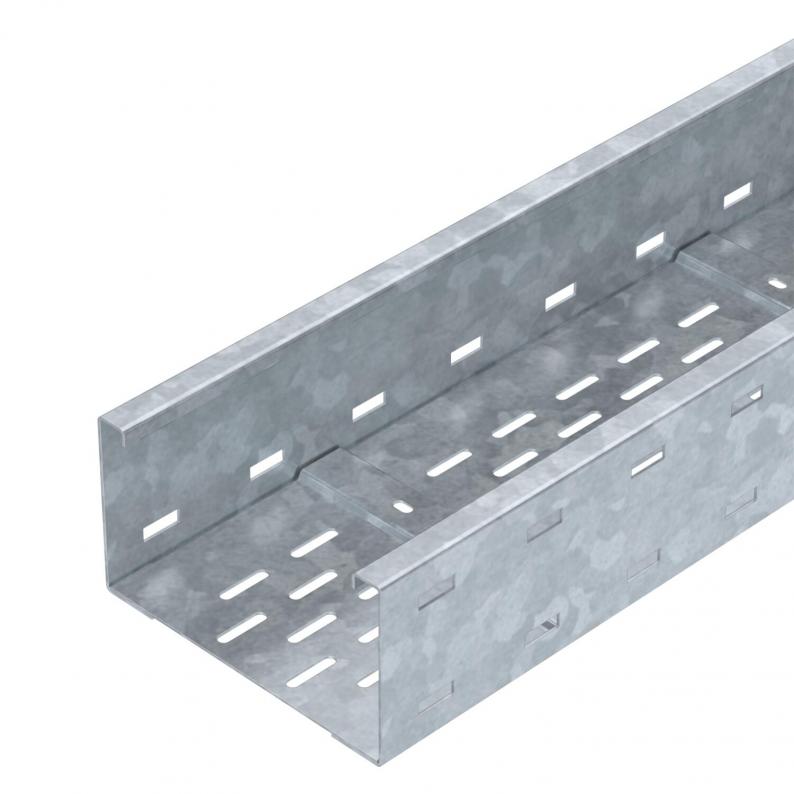

Système de chemins de câbles longue portée, perforé, d'une hauteur latérale de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Les raccords droits WRVL 110 doivent être commandées séparément en quantités requises.

  • Atténuation magnétique du blindage
  • Underwriters Laboratories Inc., États-Unis & Canada
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Déclaration de conformité UKCA
  • Chemin de câbles longue portée, hauteur latérale 110 mm
  • Déclaration environnementale du produit (EPD)
  • Empreinte CO₂ (PCF)

Caractéristiques techniques

Dimensions

Longueur6000 mm
Largeur200 mm
Hauteur110 mm
Cote L6000 mm
Cote B200 mm

Caractéristiques techniques

Maintien en fonctionnon
Perforation latéraleoui
Version du connecteursans raccord
Modèle longue portéeoui
Section utile202 cm²
Acier inoxydable, décapénon
Épaisseur de tôle2 mm
Perforation de montage dans le fondoui
Section utile20200 mm²
Dimension110 x 200
Conformité ROHSoui
Dimension110x200x6000
Surfacegalvanisé à chaud par trempage
Matériauacier
Coloriszinc
Atténuation magnétique du blindage avec couvercle50 dB
Atténuation magnétique du blindage sans couvercle20 dB
Longueur utile6000 mm
Type de raccord du système de chemin de câblevissé
Série de produitSérie WKSG

Charges

Écart entre supports 3,0 m2,5 kN/m
Écart entre supports 3,5 m2,01 kN/m
Écart entre supports 4,0 m1,6 kN/m
Écart entre supports 4,5 m1,32 kN/m
Écart entre supports 5,0 m1,1 kN/m
Écart entre supports 6,0 m0,75 kN/m
Écart entre supports 7,0 m0,45 kN/m
Écart entre supports 8,0 m0,2 kN/m
Diagramme de charge du chemin de câbles longue portée type WKSG 110

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme

Portée en m

Déflexion de l'aile en mm avec kN/m autorisé

Schéma de charge pour le procédé de contrôle

Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm

Courbe de déflexion de l'aile en fonction de l'écartement

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte15,9014 kg CO2e / 1 Mètre
CO₂ Footprint (GWP)15,9014 kg CO₂e
Date de détermination valeur CO22025-05-14T00:00:00.000+0200
Declared UnitMètre
Declared Unit Quantity1
EPD Verifiedoui
Date d’expiration EPD10.07.2029
Numéro de déclaration EPDEPD-KTO-17.0
Standard EPD / Standard LCA (normes)DIN EN ISO 14025,EN 15804 + A2
