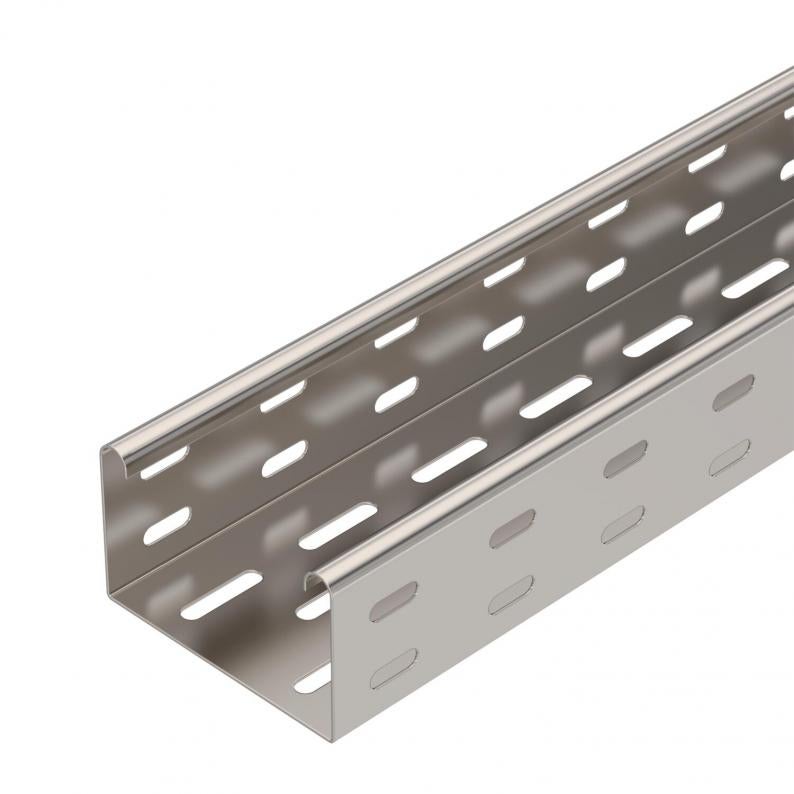

Chemin de câbles MKS 60 A2
Type MKS 610 A2
Réf. 6056016
EAN 4012196389292
Réf. / Type
Longueur
Largeur
Épaisseur de tôle
Pte UC : 3 m
3m
m
Description
MKS 60 = Système de chemins de câbles mi-lourd d'une hauteur latérale de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Les raccords doivent être commandés séparément en quantité nécessaire.
Caractéristiques techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 60 mm |
| Cote B | 100 mm |
| Dimension W | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 58 cm² |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 5800 mm² |
| avec partie supérieure | non |
| Conformité ROHS | oui |
| Dimension | 60x100x3000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Coloris | acier inoxydable |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série MKS |
Charges
| Écart entre supports 1,5 m | 1,5 kN/m |
|---|---|
| Écart entre supports 1,75 m | 1,25 kN/m |
| Écart entre supports 2,0 m | 1 kN/m |
| Écart entre supports 2,5 m | 0,5 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 9,2197 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 9,2197 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (5)
Certificats (1)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Réf.
MKS 610 A2
3000
100
non
1
nu, traité
acier inoxydable 1.4301
6056016
MKS 620 A2
3000
200
non
1
nu, traité
acier inoxydable 1.4301
6056024
MKS 630 A2
3000
300
non
1
nu, traité
acier inoxydable 1.4301
6056040
MKS 640 A2
3000
400
non
1
nu, traité
acier inoxydable 1.4301
6056059
