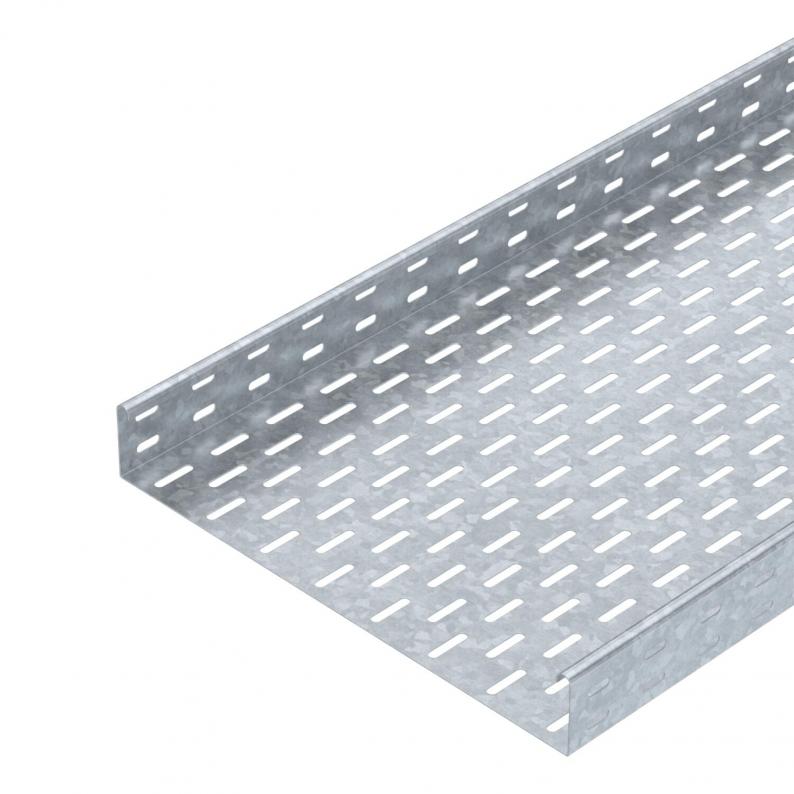

Chemin de câbles MKS 60 FT
Type MKS 640 FT
Réf. 6055664
EAN 4012196388035
Réf. / Type
Longueur
Largeur
Épaisseur de tôle
Pte UC : 3 m
3m
m
Description
MKS 60 = Système de chemins de câbles mi-lourd d'une hauteur latérale de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Caractéristiques techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 400 mm |
| Hauteur | 60 mm |
| Cote B | 400 mm |
| Dimension W | 400 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 238 cm² |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 23800 mm² |
| avec partie supérieure | non |
| Dimension | 60 x 400 |
| Conformité ROHS | oui |
| Dimension | 60x400x3000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série MKS |
Charges
| Écart entre supports 1,5 m | 1,5 kN/m |
|---|---|
| Écart entre supports 1,75 m | 1,25 kN/m |
| Écart entre supports 2,0 m | 1 kN/m |
| Écart entre supports 2,5 m | 0,5 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 9,7683 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 9,7683 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (5)
Certificats (1)
Instructions et aides (4)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Réf.
MKS 610 FT
3000
100
non
1
galvanisé à chaud par trempage
acier
6055532
MKS 615 FT
3000
150
non
1
galvanisé à chaud par trempage
acier
6055559
MKS 620 FT
3000
200
non
1
galvanisé à chaud par trempage
acier
6055575
MKS 630 FT
3000
300
non
1
galvanisé à chaud par trempage
acier
6055613
MKS 640 FT
3000
400
non
1
galvanisé à chaud par trempage
acier
6055664
MKS 650 FT
3000
500
non
1
galvanisé à chaud par trempage
acier
6055699
MKS 660 FT
3000
600
non
1
galvanisé à chaud par trempage
acier
6055710
