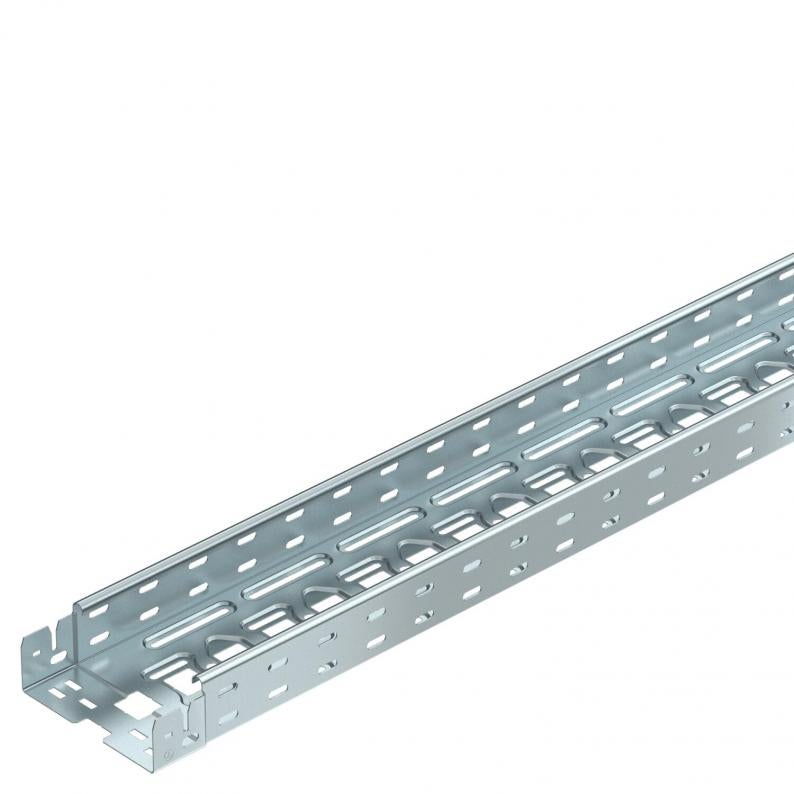

Chemin de câbles MKS-Magic® 60 FS
Type MKSM 615 FS
Réf. 6059002
EAN 4012195829935
Réf. / Type
Longueur
Largeur
Hauteur
Épaisseur de tôle
Pte UC : 3 m
3m
m
Description
Chemin de câbles avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.
Le chemin de câbles a une perforation latérale continue de 7 x 20 mm pour l'installation de composants de connexion et d'assemblage supplémentaires.
À partir d'une largeur de chemin de câbles 200 mm avec 30% de perforation, convient pour une utilisation sous des systèmes d'arrosage selon la directive VdS 2092.
Le chemin de câbles a une perforation latérale continue de 7 x 20 mm pour l'installation de composants de connexion et d'assemblage supplémentaires.
À partir d'une largeur de chemin de câbles 200 mm avec 30% de perforation, convient pour une utilisation sous des systèmes d'arrosage selon la directive VdS 2092.
La liaison équipotentielle constante est garantie sans élément supplémentaire.
Caractéristiques techniques
Dimensions
| Longueur | 3050 mm |
|---|---|
| Largeur | 150 mm |
| Hauteur | 60 mm |
| Cote y | 112 mm |
| Cote L | 30 mm |
| Cote B | 150 mm |
| Cote x | 46 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 88 cm² |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 8800 mm² |
| avec partie supérieure | non |
| Conformité ROHS | oui |
| Dimension | 60x150x3050 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Coloris | zinc |
| Atténuation magnétique du blindage avec couvercle | 50 dB |
| Atténuation magnétique du blindage sans couvercle | 20 dB |
| Type de test de charge selon CEI 61537 | Type II |
| Longueur utile | 3000 mm |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série MKSM |
Charges
| Écart entre supports 1,5 m | 1,6 kN/m |
|---|---|
| Écart entre supports 2,0 m | 1,1 kN/m |
| Écart entre supports 2,5 m | 0,7 kN/m |
| Classe de charge NEMA | 8A |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 5,3077 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 5,3077 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (5)
Certificats (1)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (2)
Versions
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Coloris
Réf.
MKSM 610 FS
3050
100
60
non
1
galvanisé sendzimir
acier
zinc
6059000
MKSM 615 FS
3050
150
60
non
1
galvanisé sendzimir
acier
zinc
6059002
MKSM 620 FS
3050
200
60
non
1
galvanisé sendzimir
acier
zinc
6059004
MKSM 630 FS
3050
300
60
non
1
galvanisé sendzimir
acier
zinc
6059006
MKSM 640 FS
3050
400
60
non
1
galvanisé sendzimir
acier
zinc
6059008
MKSM 650 FS
3050
500
60
non
1
galvanisé sendzimir
acier
zinc
6059010
MKSM 660 FS
3050
600
60
non
1
galvanisé sendzimir
acier
zinc
6059012
Largeur
MKSM 610 FS
Réf.
6059000
