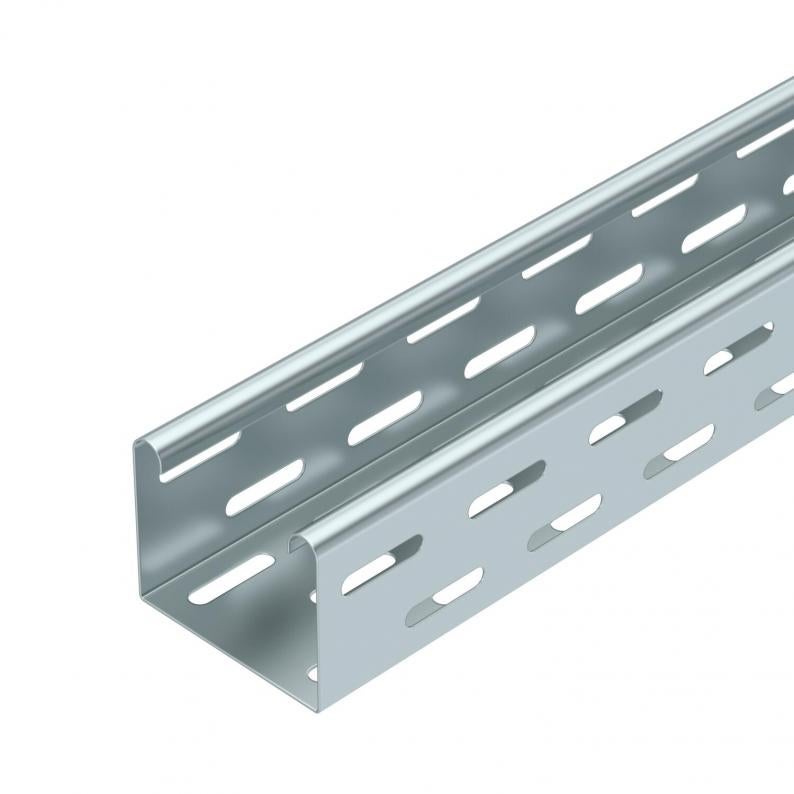

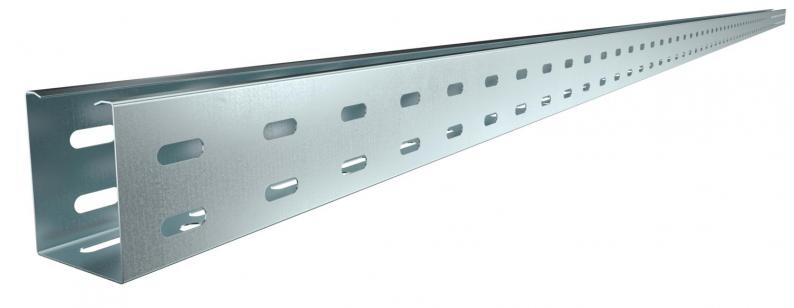

Chemin de câbles RKS 60 FS perforé, fond sans moulure
Type RKS 607 FS
Réf. 6055893
EAN 4012196388691
Réf. / Type
6055893 / RKS 607 FS
Longueur
3000 mm
Largeur
75 mm
Maintien en fonction
non
Épaisseur de tôle
0,75 mm
Surface
galvanisé sendzimir
Matériau
acier
Pte UC : 3 m
3m
m
Description
RKS 60 = Système de chemins de câbles standard d'une hauteur d'aile de 60 mm (tôle de fond non moulurée).
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Ce chemin de câbles est fixé sur la console à l'aide de vis à tête bombée FRS M6 x 12.
Caractéristiques techniques

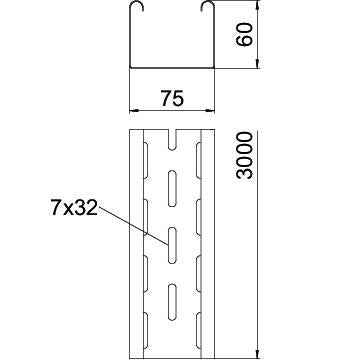

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 75 mm |
| Hauteur | 60 mm |
| Cote L | 3000 mm |
| Cote B | 75 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 42 cm² |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 0,75 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 4200 mm² |
| avec partie supérieure | non |
| Dimension | 60 x 75 |
| Conformité ROHS | oui |
| Perforation au fond | 1 |
| Dimension | 60x75x3000 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Coloris | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
| Série de produit | Série RKS |
Charges
| Écart entre supports 1,0 m | 1,3 kN/m |
|---|---|
| Écart entre supports 1,5 m | 0,65 kN/m |
| Écart entre supports 2,0 m | 0,4 kN/m |
| Écart entre supports 2,5 m | 0,25 kN/m |
| Écart entre supports 3,0 m | 0,15 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,8222 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 2,8222 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
