Chemin en treillis lourd SGR 105 A2
Type SGR 105 150 A2
Réf. 6003623
EAN 4012196622047
Réf. / Type
Longueur
Largeur
Hauteur
Section utile
Diamètre du fil
Pte UC : 3 m
3m
m
Description

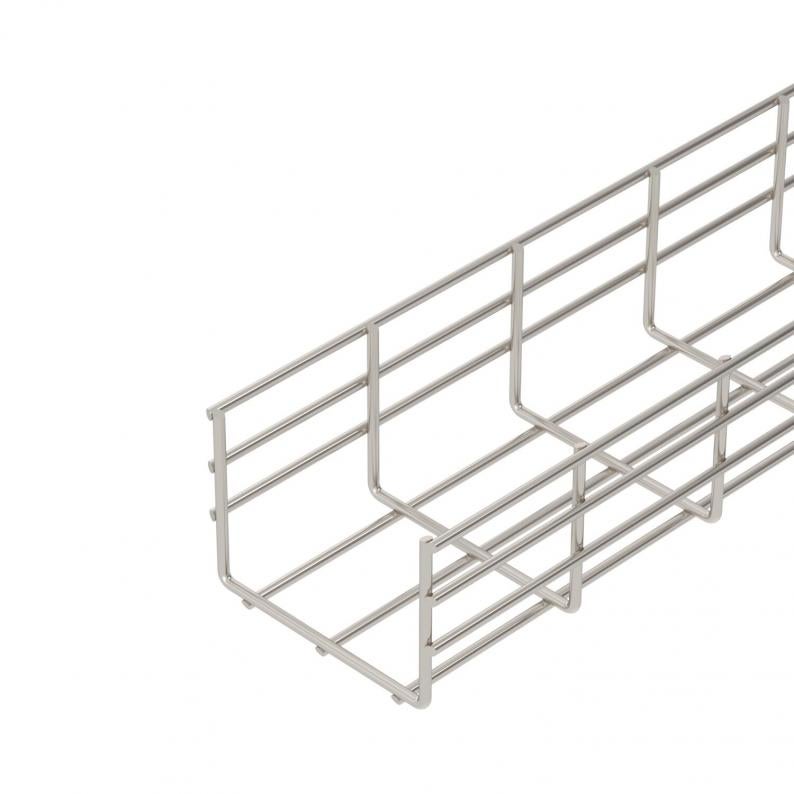

Chemin de câbles en treillis, en fils d'acier soudés par points (hauteur latérale de 105 mm).
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Le maillage est de 50 x 100 mm.
Caractéristiques techniques

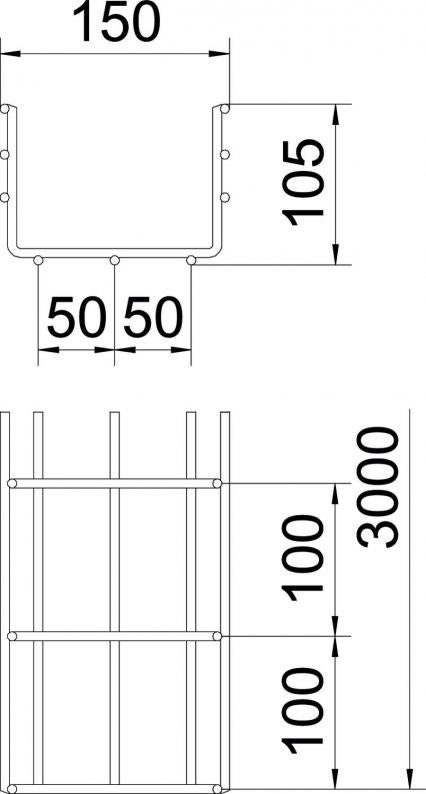

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 150 mm |
| Hauteur | 105 mm |
| Cote B | 150 mm |
Caractéristiques techniques
| Version du connecteur | sans raccord |
|---|---|
| Section utile | 130 cm² |
| Section utile | 13000 mm² |
| Séparateur intégré | sans |
| Forme de profilé | Forme en U |
| Conformité ROHS | oui |
| Diamètre du fil | 6 mm |
| Dimension | 105x150x3000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Coloris | acier inoxydable |
| Type de test de charge selon CEI 61537 | Type II |
| Type de raccord du système de chemin de câble | vissé |
Charges
| Écart entre supports 1,0 m | 3,1 kN/m |
|---|---|
| Écart entre supports 1,5 m | 1,75 kN/m |
| Écart entre supports 2,0 m | 1,15 kN/m |
| Écart entre supports 2,5 m | 0,79 kN/m |
| Écart entre supports 3,0 m | 0,6 kN/m |
| Écart entre supports 3,5 m | 0,5 kN/m |
| Écart entre supports 4,0 m | 0,4 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 13,4126 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 13,4126 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires de montage
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (4)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Hauteur
Section utile
Diamètre du fil
Réf.
SGR 105 150 A2
3000
150
105
130
6
6003623
SGR 105 200 A2
3000
200
105
175
6
6003625
SGR 105 300 A2
3000
300
105
268
6
6003627
SGR 105 400 A2
3000
400
105
363
6
6003629
SGR 105 500 A2
3000
500
105
459
6
6003631
SGR 105 600 A2
3000
600
105
554
6
6003633
Largeur
Section utile
SGR 105 150 A2
Réf.
6003623
Longueur
3000
Largeur
150
Hauteur
105
Section utile
130
Diamètre du fil
6
SGR 105 200 A2
Réf.
6003625
Longueur
3000
Largeur
200
Hauteur
105
Section utile
175
Diamètre du fil
6
SGR 105 300 A2
Réf.
6003627
Longueur
3000
Largeur
300
Hauteur
105
Section utile
268
Diamètre du fil
6
SGR 105 400 A2
Réf.
6003629
Longueur
3000
Largeur
400
Hauteur
105
Section utile
363
Diamètre du fil
6
SGR 105 500 A2
Réf.
6003631
Longueur
3000
Largeur
500
Hauteur
105
Section utile
459
Diamètre du fil
6
SGR 105 600 A2
Réf.
6003633
Longueur
3000
Largeur
600
Hauteur
105
Section utile
554
Diamètre du fil
6
