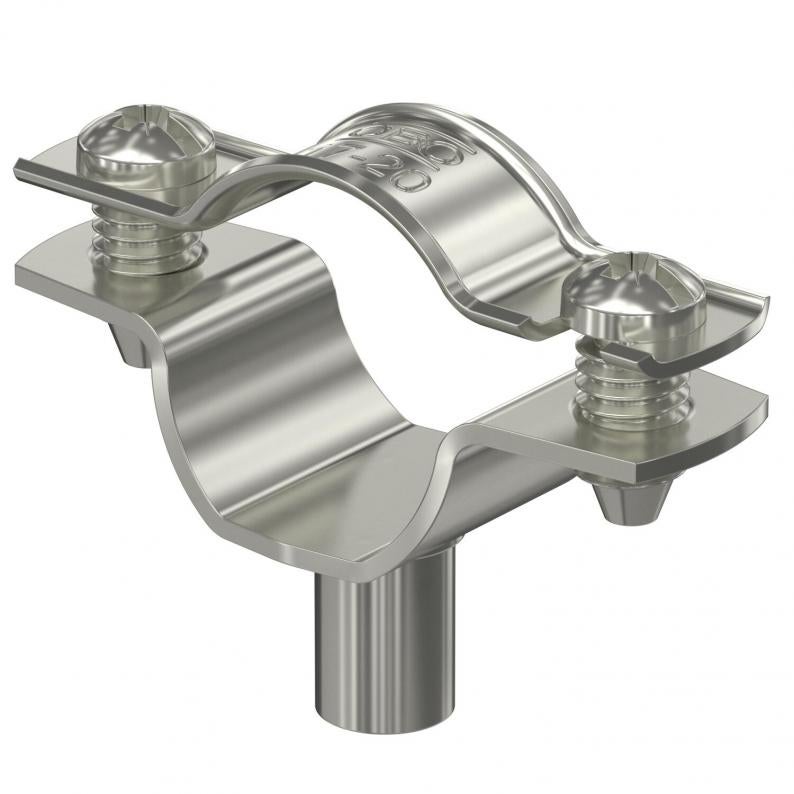

Clip entretoise 732 A4
Type ASG 732 20 A4
Réf. 1362469
EAN 4012196599806
Réf. / Type
épaisseur du matériau
Plage de serrage D min.
Plage de serrage D max.
Pte UC : 25 Pièce
25Pièce
Pièce
Description
Collier d'écartement pour le montage de tubes et câbles au mur, au plafond et au sol. Avec partie supérieure autobloquante. Fixation par l'embase avec filetage intérieur.
Homologation pour la sécurité de fonctionnement selon la norme DIN 4102 partie 12, classes de sécurité de fonctionnement E30 à E90.
Homologation pour la sécurité de fonctionnement selon la norme DIN 4102 partie 12, classes de sécurité de fonctionnement E30 à E90.
Caractéristiques techniques
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| épaisseur du matériau | 1,25 mm |
| pour un diamètre de | 17 - 20 |
| Sans halogène | oui |
| Résistant aux UV | oui |
| Avec gaine en matière plastique | non |
| Nombre de câbles/tubes | 1 |
| Distance par rapport au mur | oui |
| Modèle | fermé |
| Type de fixation | Raccord fileté |
| Conformité ROHS | oui |
| Plage de serrage D min. | 17 mm |
| Plage de serrage D max. | 20 mm |
| Dimension | 17-20mm |
| Matériau | Acier, inoxydable 1.4571 |
| Série de produit | 732 / 733 |

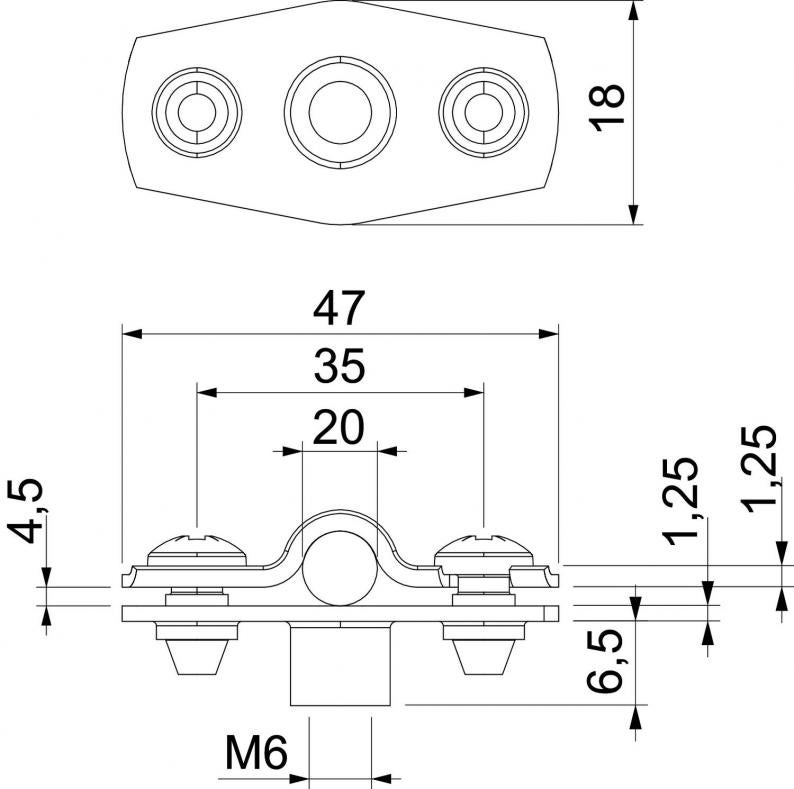

Dimensions
| Cote A | 47 mm |
|---|---|
| Cote B | 35 mm |
| Dimension d max. | 20 mm |
| Dimension d min. | 17 mm |
| Cote H1 | 12 mm |
| Cote b | 18 mm |
| Cote x | 4,5 mm |
| Dimension t1 (mm) | 1,25 mm |
| Dimension t2 (mm) | 1,25 mm |
| Cote D | 20 mm |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,1899 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1899 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Article
Type
Réf.
Qté
Réf. 2351673
Cheville emboîtable Delta-Push® avec filetage M6Type
DP GM6 30
Pte UC : 100 Pièce
100Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (5)
Déclarations (4)
Certificats (5)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
épaisseur du matériau
Plage de serrage D min.
Plage de serrage D max.
Matériau
Réf.
ASG 732 17 A4
1,25
14
17
Acier, inoxydable 1.4571
1362467
ASG 732 20 A4
1,25
17
20
Acier, inoxydable 1.4571
1362469
ASG 732 25 A4
1,25
20
25
Acier, inoxydable 1.4571
1362472
ASG 732 30 A4
1,5
25
30
Acier, inoxydable 1.4571
1362474
ASG 732 36 A4
1,5
30
36
Acier, inoxydable 1.4571
1362478
ASG 732 44 A4
1,5
36
44
Acier, inoxydable 1.4571
1362482
ASG 732 53 A4
1,5
44
53
Acier, inoxydable 1.4571
1362486
ASG 732 63 A4
1,5
53
63
Acier, inoxydable 1.4571
1362489
épaisseur du matériau
Plage de serrage D min.
Plage de serrage D max.
ASG 732 17 A4
Réf.
1362467
épaisseur du matériau
1,25
Plage de serrage D min.
14
Plage de serrage D max.
17
Matériau
Acier, inoxydable 1.4571
ASG 732 20 A4
Réf.
1362469
épaisseur du matériau
1,25
Plage de serrage D min.
17
Plage de serrage D max.
20
Matériau
Acier, inoxydable 1.4571
ASG 732 25 A4
Réf.
1362472
épaisseur du matériau
1,25
Plage de serrage D min.
20
Plage de serrage D max.
25
Matériau
Acier, inoxydable 1.4571
ASG 732 30 A4
Réf.
1362474
épaisseur du matériau
1,5
Plage de serrage D min.
25
Plage de serrage D max.
30
Matériau
Acier, inoxydable 1.4571
ASG 732 36 A4
Réf.
1362478
épaisseur du matériau
1,5
Plage de serrage D min.
30
Plage de serrage D max.
36
Matériau
Acier, inoxydable 1.4571
ASG 732 44 A4
Réf.
1362482
épaisseur du matériau
1,5
Plage de serrage D min.
36
Plage de serrage D max.
44
Matériau
Acier, inoxydable 1.4571
ASG 732 53 A4
Réf.
1362486
épaisseur du matériau
1,5
Plage de serrage D min.
44
Plage de serrage D max.
53
Matériau
Acier, inoxydable 1.4571
ASG 732 63 A4
Réf.
1362489
épaisseur du matériau
1,5
Plage de serrage D min.
53
Plage de serrage D max.
63
Matériau
Acier, inoxydable 1.4571
