Clip entretoise 733 G
Type ASL 733 20 G
Réf. 1362764
EAN 4012196600069
Réf. / Type
épaisseur du matériau
Plage de serrage D min.
Plage de serrage D max.
Pte UC : 25 Pièce
25Pièce
Pièce
Description
Collier d'écartement pour le montage de tubes et câbles au mur, au plafond et au sol. Avec partie supérieure autobloquante. Fixation par trou oblong.
Homologation pour la sécurité de fonctionnement selon la norme DIN 4102 partie 12, classes de sécurité de fonctionnement E30 à E90.
Homologation pour la sécurité de fonctionnement selon la norme DIN 4102 partie 12, classes de sécurité de fonctionnement E30 à E90.
Caractéristiques techniques
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| épaisseur du matériau | 1,5 mm |
| pour un diamètre de | 17 - 20 |
| Sans halogène | oui |
| Résistant aux UV | oui |
| Avec gaine en matière plastique | non |
| Nombre de câbles/tubes | 1 |
| Distance par rapport au mur | oui |
| Modèle | fermé |
| Type de fixation | Trou de vis |
| Conformité ROHS | oui |
| Plage de serrage D min. | 17 mm |
| Plage de serrage D max. | 20 mm |
| Dimension | 17-20mm |
| Surface | galvanisé |
| Matériau | acier |
| Série de produit | 732 / 733 |

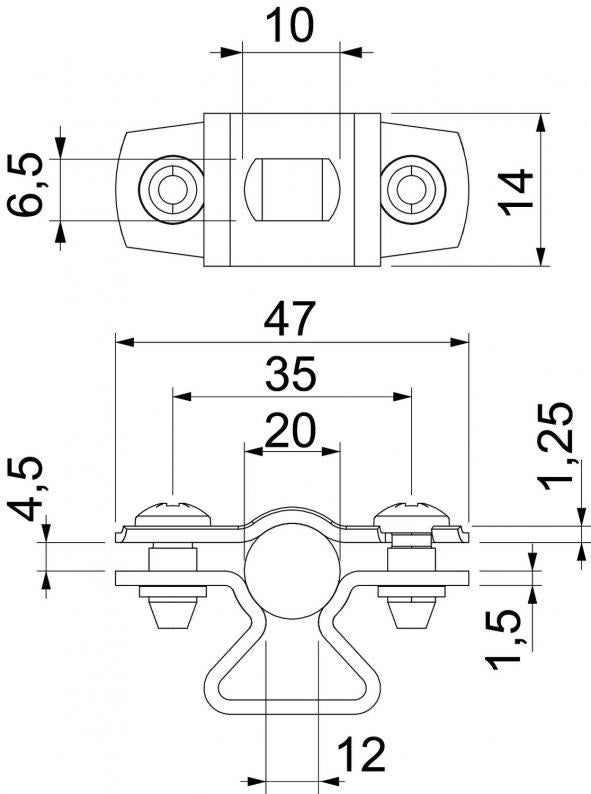

Dimensions
| Cote L | 10 mm |
|---|---|
| Cote A | 47 mm |
| Cote B | 35 mm |
| Dimension d max. | 20 mm |
| Dimension d min. | 17 mm |
| Cote b | 14 mm |
| Cote x | 4,5 mm |
| Cote s | 12 mm |
| Dimension t1 (mm) | 1,25 mm |
| Dimension t2 (mm) | 1,5 mm |
| Cote D | 20 mm |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,0605 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0605 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (4)
Certificats (5)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
épaisseur du matériau
Plage de serrage D min.
Plage de serrage D max.
Surface
Matériau
Réf.
ASL 733 17 G
1,5
14
17
galvanisé
acier
1362762
ASL 733 20 G
1,5
17
20
galvanisé
acier
1362764
ASL 733 25 G
1,5
20
25
galvanisé
acier
1362768
ASL 733 30 G
1,5
25
30
galvanisé
acier
1362772
ASL 733 36 G
1,5
30
36
galvanisé
acier
1362776
ASL 733 44 G
1,5
36
44
galvanisé
acier
1362780
ASL 733 53 G
1,5
44
53
galvanisé
acier
1362784
ASL 733 63 G
1,5
53
63
galvanisé
acier
1362788
