Clip entretoise 733 G
Type ASL 733 53 G
Réf. 1362784
EAN 4012196600113
Réf. / Type
épaisseur du matériau
Plage de serrage D min.
Plage de serrage D max.
Pte UC : 20 Pièce
20Pièce
Pièce
Description
Collier d'écartement pour le montage de tubes et câbles au mur, au plafond et au sol. Avec partie supérieure autobloquante. Fixation par trou oblong.
Homologation pour la sécurité de fonctionnement selon la norme DIN 4102 partie 12, classes de sécurité de fonctionnement E30 à E90.
Homologation pour la sécurité de fonctionnement selon la norme DIN 4102 partie 12, classes de sécurité de fonctionnement E30 à E90.
Caractéristiques techniques
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| épaisseur du matériau | 1,5 mm |
| pour un diamètre de | 44 - 53 |
| Sans halogène | oui |
| Résistant aux UV | oui |
| Avec gaine en matière plastique | non |
| Nombre de câbles/tubes | 1 |
| Distance par rapport au mur | oui |
| Modèle | fermé |
| Type de fixation | Trou de vis |
| Conformité ROHS | oui |
| Plage de serrage D min. | 44 mm |
| Plage de serrage D max. | 53 mm |
| Dimension | 44-53mm |
| Surface | galvanisé |
| Matériau | acier |
| Série de produit | 732 / 733 |

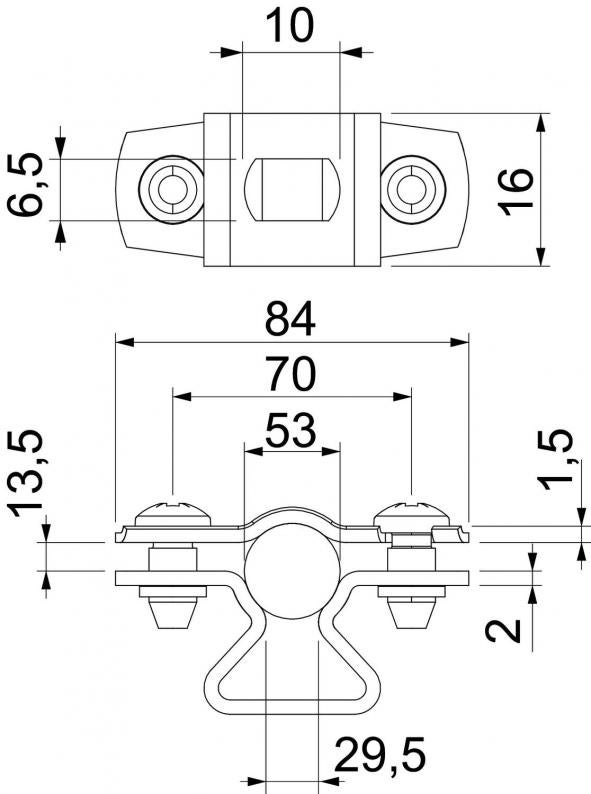

Dimensions
| Cote L | 10 mm |
|---|---|
| Cote A | 84 mm |
| Cote B | 70 mm |
| Dimension d max. | 53 mm |
| Dimension d min. | 44 mm |
| Cote b | 16 mm |
| Cote x | 13,5 mm |
| Cote s | 29,5 mm |
| Dimension t1 (mm) | 1,5 mm |
| Dimension t2 (mm) | 2 mm |
| Cote D | 53 mm |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,1683 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1683 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (4)
Certificats (5)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
épaisseur du matériau
Plage de serrage D min.
Plage de serrage D max.
Surface
Matériau
Réf.
ASL 733 10 G
1,5
8
10
galvanisé
acier
1362754
ASL 733 12 G
1,5
10
12
galvanisé
acier
1362756
ASL 733 14 G
1,5
12
14
galvanisé
acier
1362758
ASL 733 17 G
1,5
14
17
galvanisé
acier
1362762
ASL 733 20 G
1,5
17
20
galvanisé
acier
1362764
ASL 733 25 G
1,5
20
25
galvanisé
acier
1362768
ASL 733 30 G
1,5
25
30
galvanisé
acier
1362772
ASL 733 36 G
1,5
30
36
galvanisé
acier
1362776
ASL 733 44 G
1,5
36
44
galvanisé
acier
1362780
ASL 733 53 G
1,5
44
53
galvanisé
acier
1362784
ASL 733 63 G
1,5
53
63
galvanisé
acier
1362788
Plage de serrage D min.
Plage de serrage D max.
ASL 733 10 G
Réf.
1362754
épaisseur du matériau
1,5
Plage de serrage D min.
8
Plage de serrage D max.
10
Surface
galvanisé
Matériau
acier
ASL 733 12 G
Réf.
1362756
épaisseur du matériau
1,5
Plage de serrage D min.
10
Plage de serrage D max.
12
Surface
galvanisé
Matériau
acier
ASL 733 14 G
Réf.
1362758
épaisseur du matériau
1,5
Plage de serrage D min.
12
Plage de serrage D max.
14
Surface
galvanisé
Matériau
acier
ASL 733 17 G
Réf.
1362762
épaisseur du matériau
1,5
Plage de serrage D min.
14
Plage de serrage D max.
17
Surface
galvanisé
Matériau
acier
ASL 733 20 G
Réf.
1362764
épaisseur du matériau
1,5
Plage de serrage D min.
17
Plage de serrage D max.
20
Surface
galvanisé
Matériau
acier
ASL 733 25 G
Réf.
1362768
épaisseur du matériau
1,5
Plage de serrage D min.
20
Plage de serrage D max.
25
Surface
galvanisé
Matériau
acier
ASL 733 30 G
Réf.
1362772
épaisseur du matériau
1,5
Plage de serrage D min.
25
Plage de serrage D max.
30
Surface
galvanisé
Matériau
acier
ASL 733 36 G
Réf.
1362776
épaisseur du matériau
1,5
Plage de serrage D min.
30
Plage de serrage D max.
36
Surface
galvanisé
Matériau
acier
ASL 733 44 G
Réf.
1362780
épaisseur du matériau
1,5
Plage de serrage D min.
36
Plage de serrage D max.
44
Surface
galvanisé
Matériau
acier
ASL 733 53 G
Réf.
1362784
épaisseur du matériau
1,5
Plage de serrage D min.
44
Plage de serrage D max.
53
Surface
galvanisé
Matériau
acier
ASL 733 63 G
Réf.
1362788
épaisseur du matériau
1,5
Plage de serrage D min.
53
Plage de serrage D max.
63
Surface
galvanisé
Matériau
acier
