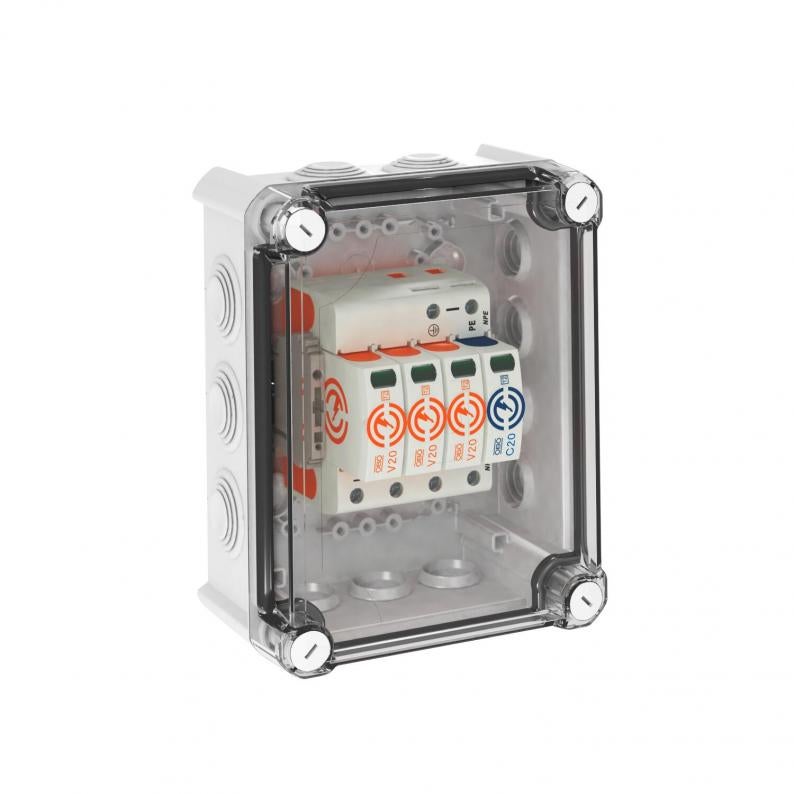

Coffret de protection avec parafoudre V20, à 1 pôle + NPE 280 V
Type VG-V20-3+NPE-280
Réf. 5095383
EAN 4012196423200
Réf. / Type
5095383 / VG-V20-3+NPE-280
Indice de protection
IP66
Tension max. permanente CA
280 V
Modèle des pôles
3+N/PE
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Parasurtenseur type 2 selon DIN EN 61643-11
• Pour la liaison équipotentielle de protection contre les surtensions selon la norme VDE 0100-443 (CEI 60364-4-44)
• Unité complète, prémontée et prête pour le raccordement, dans un coffret en polycarbonate (IP66)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances hautes performances
Application : liaison équipotentielle dans les tableaux principaux et divisionnaires.
En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !
• Pour la liaison équipotentielle de protection contre les surtensions selon la norme VDE 0100-443 (CEI 60364-4-44)
• Unité complète, prémontée et prête pour le raccordement, dans un coffret en polycarbonate (IP66)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances hautes performances
Application : liaison équipotentielle dans les tableaux principaux et divisionnaires.
En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !
Caractéristiques techniques
Caractéristiques techniques
| type du réseau | autres |
|---|---|
| signalisation sur l'appareil | optique |
| Indice de protection | IP66 |
| Tension max. permanente (L-N) | 280 V |
| Tension max. permanente (N-PE) | 255 V |
| Courant de décharge nominal (8/20 μs) [L-N] | 20 kA |
| Courant de décharge nominal (8/20 μs) [N-PE] | 40 kA |
| Courant de décharge maximal (8/20 μs) [L-N] | 40 kA |
| Report d'alarme | non |
| Classe de contrôle type 2 | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Fusible intégré | non |
| Niveau de protection [L-N] | ≤1,3 |
| Tension max. permanente CA | 280 V |
| Tension max. permanente CC | 350 V |
| Courant nominal de décharge (8/20 µs) | 20 kA |
| Modèle des pôles | 3+N/PE |
| Type de montage | prémonté dans le boîtier |
| Protection contre les surintensités côté réseau max | 160 A gL/gG |
| Tension résiduelle [L-N] à 5 kA | 0,9 kV |
| Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau | 50 kA eff |
| Tension résiduelle [L-N] à 1 kA | 0,7 kV |
| Tension TOV [L-N] - withstand mode - 5 s | 335 V |
| Tension TOV [L-N] - fail safe mode - 120 min | 440 V |
| Tension TOV [N-PE] - withstand mode - 200 ms | 1200 V |
| SPD selon UL 1449 | Type 4 |
| Écartement minimal | 1,5 mm |
| Homologations | UL, ÖVE |
| Résistant aux courts-circuits | oui |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| Couple de serrage | 4 Nm |
| SPD selon CEI 61643-1 | classe II |
| SPD selon EN 61643-11 | type 2 |
| Courant de décharge maximal (8/20 μs) | 40 kA |
| Capacité d'extinction du courant de suivi (eff) [N-PE] | 0,1 kA |
| temps de réponse | <25 ns |
| Fusible en amont max. | 160 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 280V |
| Humidité de l’air max. | 95 % |
| Humidité de l’air min. | 5 % |
Possibilités de raccordement
| Section de conducteur flexible (à fils de faible diamètre) min. | 1,5 mm² |
|---|---|
| Section de conducteur flexible (à fils de faible diamètre) max. | 35 mm² |
| Section de raccordement des bornes FM min. | 0,5 mm² |
| Section de raccordement des bornes FM max. | 1,5 mm² |
| Section de raccordement des bornes FM min. | 21 AWG |
| Section de raccordement des bornes FM max. | 16 AWG |
| Courant de décharge (8/20 µs) [total] | 60 kA |
| Section de conducteur flexible (à fils de faible diamètre) min. | 16 AWG |
| Section de conducteur flexible (à fils de faible diamètre) max. | 2 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 1,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 16 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 2 AWG |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 3,9281 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 3,9281 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
