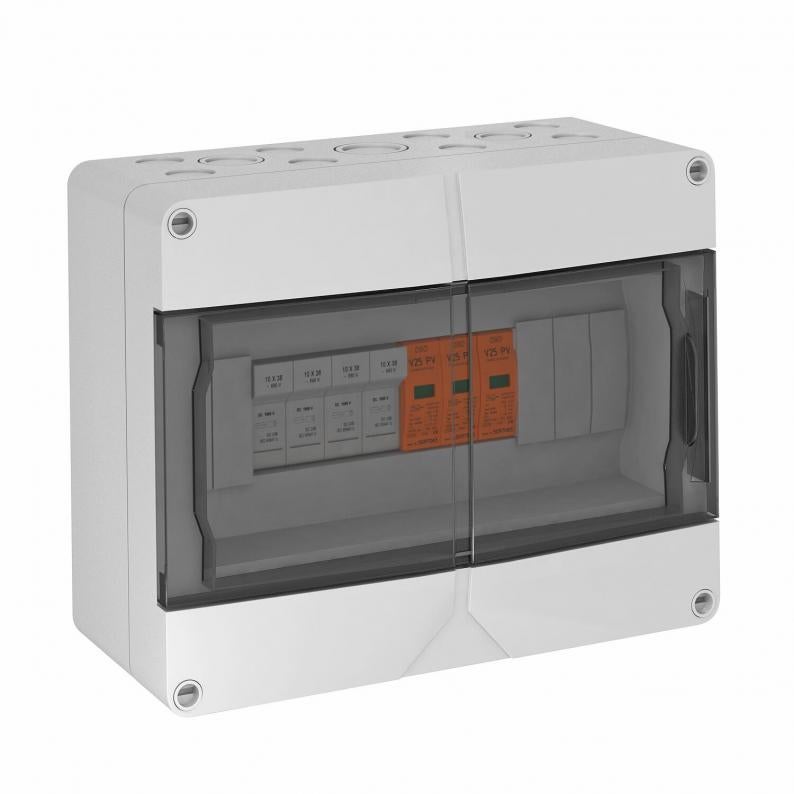

Coffret de protection PV avec 4 porte-fusibles V25, 900 V
Type VG-BC PV900KS4
Réf. 5088640
EAN 4012196422654
Réf. / Type
5088640 / VG-BC PV900KS4
Indice de protection
IP65
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Solution système avec fusibles PV pour onduleur PV avec 1 tracker MPP
• Circuit en Y résistant aux défauts selon VDE 0100-712 (50539-12)
• Niveau de protection CC bas : < 4,0 kV (Uoc max = 1 000 V CC avec V20-C/0-500PV)
• N° d'art. : 5088654 : pôles (+) protégés par 4 fusibles 10 x 38 mm (non montés), pour installations photovoltaïques 1 000 V CC
• N° d'art. : 5088640 : pôles (+) protégés par 4 fusibles 10 x 38 mm (non montés), pour installations photovoltaïques 900 V CC
• 4 pôles (-) branchés en parallèle dans le boîtier via des bornes jusqu'à 6 mm², jusqu'à 30 A CC par borne
• Prémonté dans un boîtier en polycarbonate (IP65), résistant aux UV pour une utilisation en extérieur, avec kit de presse-étoupes
Pour la protection CC de l'onduleur dans des installations photovoltaïques.
En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !
• Circuit en Y résistant aux défauts selon VDE 0100-712 (50539-12)
• Niveau de protection CC bas : < 4,0 kV (Uoc max = 1 000 V CC avec V20-C/0-500PV)
• N° d'art. : 5088654 : pôles (+) protégés par 4 fusibles 10 x 38 mm (non montés), pour installations photovoltaïques 1 000 V CC
• N° d'art. : 5088640 : pôles (+) protégés par 4 fusibles 10 x 38 mm (non montés), pour installations photovoltaïques 900 V CC
• 4 pôles (-) branchés en parallèle dans le boîtier via des bornes jusqu'à 6 mm², jusqu'à 30 A CC par borne
• Prémonté dans un boîtier en polycarbonate (IP65), résistant aux UV pour une utilisation en extérieur, avec kit de presse-étoupes
Pour la protection CC de l'onduleur dans des installations photovoltaïques.
En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !
Caractéristiques techniques
Caractéristiques techniques
| Nombre d'entrées | 4 |
|---|---|
| type du réseau | DC |
| signalisation sur l'appareil | optique |
| Indice de protection | IP65 |
| Type de l'entrée | Presse-étoupe |
| Profondeur | 122 mm |
| Report d'alarme | non |
| Courant de choc de décharge (10/350 μs) | 7 kA |
| Tension max. permanente CC | 900 V |
| Courant nominal de décharge (8/20 µs) | 30 kA |
| Type de montage | prémonté dans le boîtier |
| Modèle | Type 1+2 dans boîtier avec porte-fusible (non monté) |
| Type de réseau CC | oui |
| Type de réseau IT | non |
| Type de réseau TN | non |
| Type de réseau TN-C | non |
| Type de réseau TN-C-S | non |
| Type de réseau TN-S | non |
| Type de réseau TT | non |
| Autre type de réseau | non |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe II |
| SPD selon EN 61643-11 | type 1+2 |
| ZPF | 1→2 |
| Courant de décharge maximal (8/20 μs) | 50 kA |
| temps de réponse | <25 ns |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 900V DC |
| Coloris | gris clair ; RAL 7035 |
| Nombre d'entrées de câbles | 16 |
| Max. Tension d’entrée CC | 900 V |
| Protection des chaînes | 1 pôle |
| Type de sécurité | pPT (protection photovoltaïque totale) |
| Fonction de contrôle | non |
| Max. Courant d’entrée par chaîne | 30 A |
| Max. Courant de sortie | 30 A |
| Nombre d’entrées de chaîne | 4 |
| Avec interrupteur sectionneur équipé | non |
| Nombre MPPT | 1 |
| Entrées par MPPT | 4 |
| Sorties par MPPT | 4 |
| Série de produit | PV-ÜSS |
Possibilités de raccordement
| Section de conducteur rigide (unifilaire/multifilaire) min. | 0,5 mm² |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) max. | 6 mm² |
| Anschlussart Generatoranschlusskasten | Borne à ressort |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 2,6144 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,6144 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
