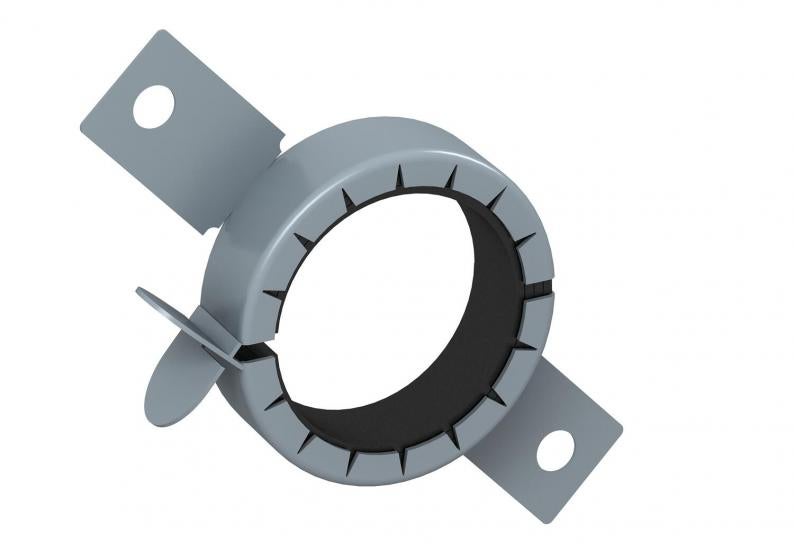

Collier coupe-feu pour tube avec 2 pattes de fixation

Type TCX-032

Réf. 7202200

EAN 4012195856559

Fiche technique (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Déclaration de conformité (PDF)

Afficher toutes les versions

Réf. / Type

pour diamètre de tube min.

pour diamètre de tube max.

Cote d

Dimension d min.

Dimension h

Pte UC : 1 Pièce

Pièce

Description

Collier coupe-feu pour tube inflammable.

En cas d’incendie, des inserts ignifuges intégrés dans le boîtier en tôle d’acier compriment les tubes thermoplastique en feu avec une très forte pression de gonflement.

Fixation avec des vis anti-feu ou tiges filetées M6.

Caractéristiques techniques

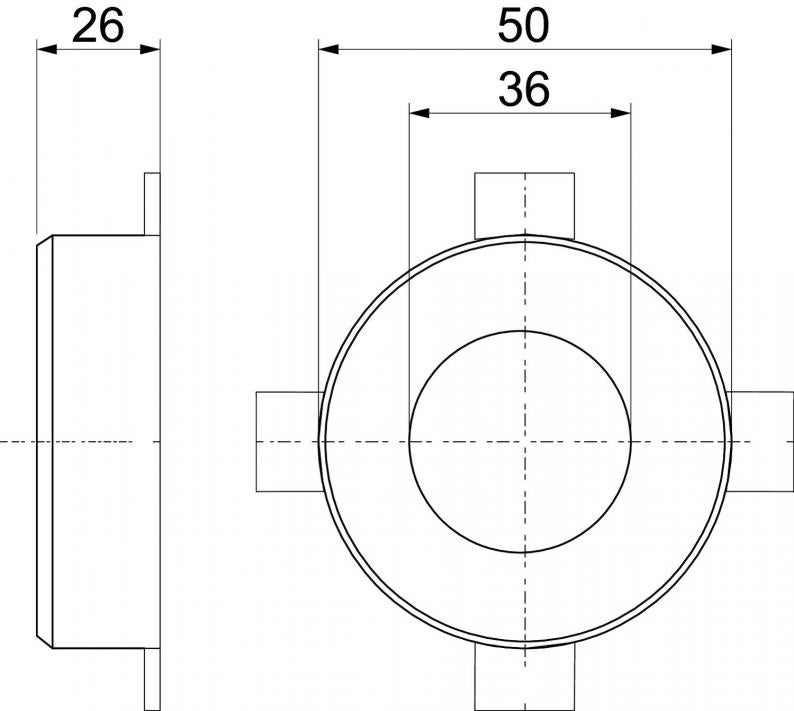

Dimensions

Longueur	50 mm
Largeur	50 mm
Hauteur	26 mm
Cote d	36 mm
Dimension d min.	50 mm
Dimension h	26 mm

Caractéristiques techniques

pour diamètre de tube min.	32 mm
pour diamètre de tube max.	34 mm
Accessoires requis	oui
Conformité ROHS	oui
Dimension	Ø32mm
Matériau	Matériau de construction intumescent
Coloris	gris
Série de produit	PYROCOMB®

Accessoires

Accessoires système

Réf. 7202300

Joint coupe-feu en cartouche

Type

DSX-K

Pte UC : 1 Pièce

Pièce

Réf. 7205425

Plaque d'identification DE

Type

KS-S DE

Pte UC : 1 Pièce

Pièce
