Conducteur isolé isCon® Basic, noir
Type isCon BA 45 SW
Réf. 5408014
EAN 4012196591664
Réf. / Type
Diamètre
Distance de séparation équivalente s(e)/m
Section
Bague normale (env. m)
Pte UC : 100 m
100m
m
Description
Se référer à la notice de montage en vigueur pour l'installation du conducteur isolé OBO isCon® Basic.
• Conducteur de descente isolé résistant aux hautes tensions
• pour maintenir la distance de séparation selon CEI 62305 (VDE 0185-305-3)
• Testé sur la base de la norme CEI / EN 62561-1 (VDE 0185-561-1) avec H1 / 150 kA
• Distance de séparation équivalente se ≤ 0,45 m (air) et se ≤ 0,90 m (matériau de construction solide)
• testé selon CEI TS 62561-8 (VDE V 0185-561-8)
• sans halogène
• Charge au feu 3,3 kWh / m
• Conducteur de descente isolé résistant aux hautes tensions
• pour maintenir la distance de séparation selon CEI 62305 (VDE 0185-305-3)
• Testé sur la base de la norme CEI / EN 62561-1 (VDE 0185-561-1) avec H1 / 150 kA
• Distance de séparation équivalente se ≤ 0,45 m (air) et se ≤ 0,90 m (matériau de construction solide)
• testé selon CEI TS 62561-8 (VDE V 0185-561-8)
• sans halogène
• Charge au feu 3,3 kWh / m
Caractéristiques techniques
Caractéristiques techniques

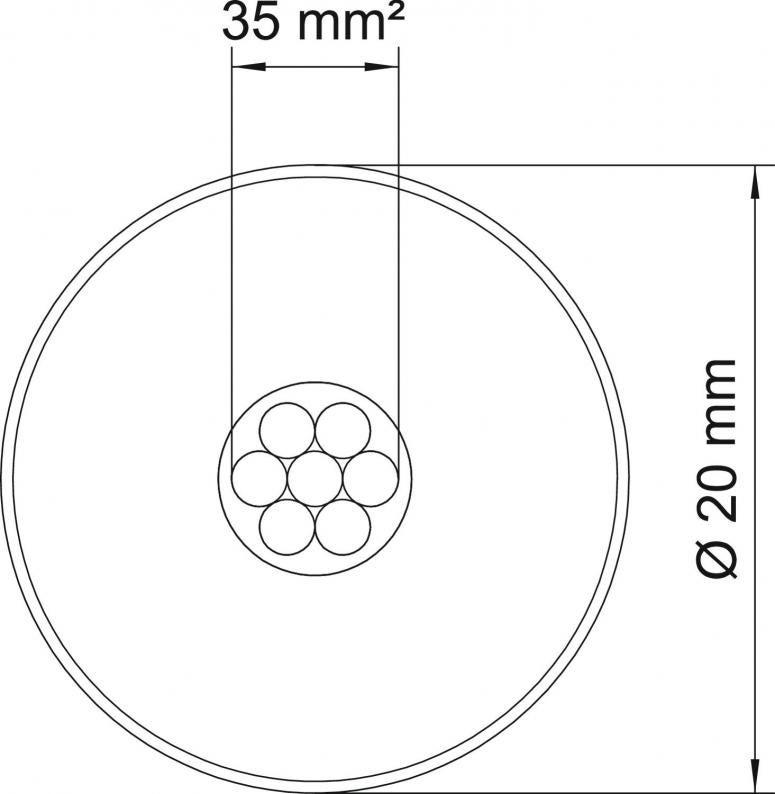

| Diamètre | 20 mm |
|---|---|
| Modèle isolé haute tension | oui |
| Nombre de fils individuels | 7 |
| Propriété du matériau | autres |
| Enveloppe du matériau | EVA |
| Distance de séparation équivalente s(e)/m | 0,45 |
| Conformité ROHS | oui |
| Section | 35 mm² |
| Bague normale (env. m) | 100 |
| Dimension | Ø20mm |
| Coloris | noir |
| Length tolerance ± | 5 % |
| Série de produit | ISCON |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
isCon IN con 2
5408019
Pte UC : 1 Pièce
1Pièce
Pièce
isCon IN PAE 2
5408032
Pte UC : 1 Pièce
1Pièce
Pièce
Type
isCon IN con 2
Pte UC : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (4)
Certificats (2)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Diamètre
Distance de séparation équivalente s(e)/m
Section
Bague normale (env. m)
Réf.
isCon Pro+ 75 SW
23
0,75
35
25
5408002
isCon Pro+ 75 SW
23
0,75
35
100
5408004
isCon Pro+ 75 SW
23
0,75
35
250
5408006
isCon BA 45 SW
20
0,45
35
100
5408014
Diamètre
Distance de séparation équivalente s
(e)/m
Bague normale
(env. m)
isCon Pro+ 75 SW
Réf.
5408002
Diamètre
23
Distance de séparation équivalente s(e)/m
0,75
Section
35
Bague normale (env. m)
25
isCon Pro+ 75 SW
Réf.
5408004
Diamètre
23
Distance de séparation équivalente s(e)/m
0,75
Section
35
Bague normale (env. m)
100
isCon Pro+ 75 SW
Réf.
5408006
Diamètre
23
Distance de séparation équivalente s(e)/m
0,75
Section
35
Bague normale (env. m)
250
isCon BA 45 SW
Réf.
5408014
Diamètre
20
Distance de séparation équivalente s(e)/m
0,45
Section
35
Bague normale (env. m)
100
