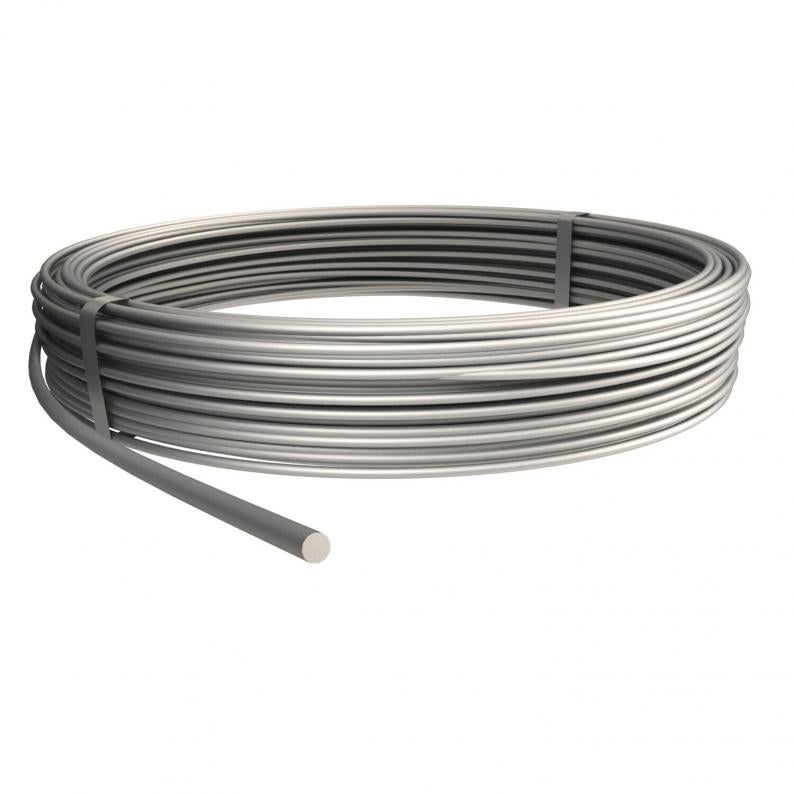

Conducteur rond aluminium
Type RD 8-ALU-T
Réf. 5021294
EAN 4012195901273
Réf. / Type
Diamètre
Bague normale (env. kg)
Section
Bague normale (env. m)
Pte UC : 150 m
150m
m
Description
• Utilisable comme conducteur selon DIN EN 62561-2 (VDE 0185-561-2)
• Correspond aux exigences de la norme VDE 0185-305 (CEI 62305)
• RD 8 ALU : demi-dur (E-AlMgSi0.5 correspond à DIN 48801)
• RD 8 ALU-T : tordable (E-AlMgSi0.5 correspond à DIN 48801)
• RD 10 ALU : aluminium pur (E-Al correspond à DIN 48801)
• AL et ALMgSi ne doivent pas être posés directement sur, dans ou sous le crépi, le mortier ou le béton, ou dans la terre
• Correspond aux exigences de la norme VDE 0185-305 (CEI 62305)
• RD 8 ALU : demi-dur (E-AlMgSi0.5 correspond à DIN 48801)
• RD 8 ALU-T : tordable (E-AlMgSi0.5 correspond à DIN 48801)
• RD 10 ALU : aluminium pur (E-Al correspond à DIN 48801)
• AL et ALMgSi ne doivent pas être posés directement sur, dans ou sous le crépi, le mortier ou le béton, ou dans la terre
Caractéristiques techniques
Caractéristiques techniques
| Diamètre | 8 mm |
|---|---|
| Bague normale (env. kg) | 20 |
| Modèle isolé haute tension | non |
| Nombre de fils individuels | 1 |
| Propriété du matériau | souple |
| Enveloppe du matériau | sans |
| Conformité ROHS | oui |
| Section | 50 mm² |
| Bague normale (env. m) | 150 |
| Dimension | 8mm |
| Matériau | aluminium |
| Length tolerance ± | 5 % |

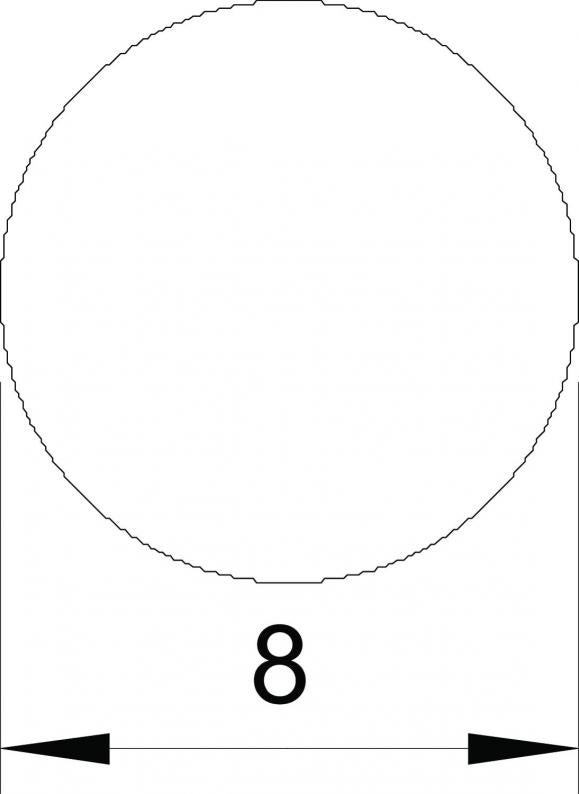

Dimensions
| Cote D | 8 mm |
|---|
Accessoires
Accessoires de montage
Article
Type
Réf.
Qté
177 20 VA M6
5207339
Pte UC : 20 Pièce
20Pièce
Pièce
165 MBG-8-10
5218700
Pte UC : 12 Pièce
12Pièce
Pièce
Type
177 20 VA M6
Pte UC : 20 Pièce
20Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (3)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Diamètre
Bague normale (env. kg)
Section
Bague normale (env. m)
Matériau
Réf.
RD 8-ALU
8
20
50
150
aluminium
5021286
RD 8-ALU-T
8
20
50
150
aluminium
5021294
RD 8-ALU-T 75
8
10
50
75
aluminium
5021296
RD 10-ALU
10
20
78
95
aluminium
5021308
Diamètre
Bague normale
(env. kg)
Section
Bague normale
(env. m)
RD 8-ALU
Réf.
5021286
Diamètre
8
Bague normale (env. kg)
20
Section
50
Bague normale (env. m)
150
Matériau
aluminium
RD 8-ALU-T
Réf.
5021294
Diamètre
8
Bague normale (env. kg)
20
Section
50
Bague normale (env. m)
150
Matériau
aluminium
RD 8-ALU-T 75
Réf.
5021296
Diamètre
8
Bague normale (env. kg)
10
Section
50
Bague normale (env. m)
75
Matériau
aluminium
RD 10-ALU
Réf.
5021308
Diamètre
10
Bague normale (env. kg)
20
Section
78
Bague normale (env. m)
95
Matériau
aluminium
