Contre-plaque, métal, universelle A2
Type 2058FW M 8 A2
Réf. 1197096
EAN 4012195514039
Réf. / Type
Cote L
Cote B
Dimension H
Plage de serrage D min.
Plage de serrage D max.
Pte UC : 100 Pièce
100Pièce
Pièce
Description
Contre-plaque en métal, pour le montage sur bride de fixation. Possibilité d’utilisation universelle indépendante du rail.
Caractéristiques techniques

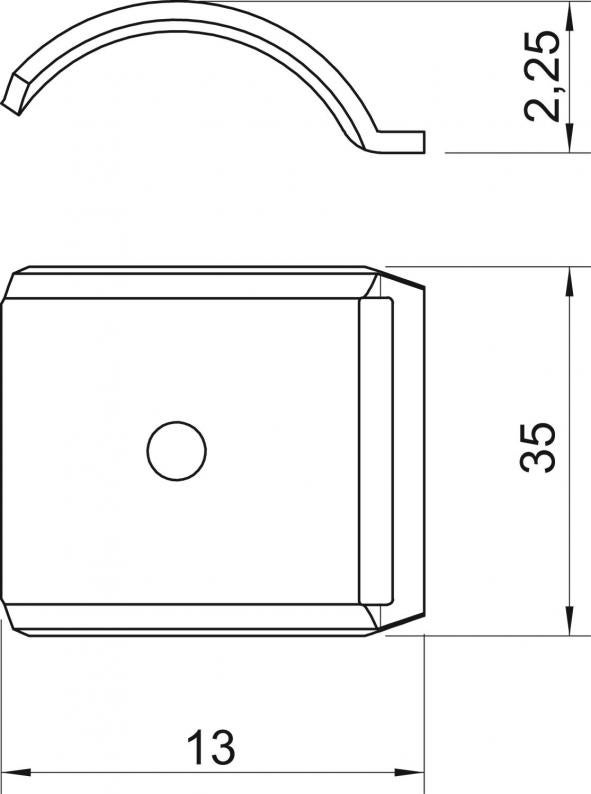

Dimensions
| Cote L | 35 mm |
|---|---|
| Cote B | 13 mm |
| Dimension H | 2,25 mm |
Caractéristiques techniques
| Sans halogène | oui |
|---|---|
| Modèle Contreplaque/Colliers | Contre-plaque |
| Convient pour diamètre de câbles max. | 8 mm |
| Conformité ROHS | oui |
| Plage de serrage D min. | 4 mm |
| Plage de serrage D max. | 8 mm |
| Dimension | 4-8mm |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Série de produit | 2056 / 2058 |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,0176 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0176 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Images du produit (2)
Versions
Type
Cote L
Cote B
Dimension H
Plage de serrage D min.
Plage de serrage D max.
Réf.
2058FW M 8 A2
35
13
2,25
4
8
1197096
2058FW M 12 A2
35
17,5
6,5
8
12
1197134
2058FW M 16 A2
35
21,5
7,7
12
16
1197177
2058FW M 22 A2
35
28
8,8
16
22
1197231
2058FW M 28 A2
35
34
10,4
22
28
1197290
2058FW M 34 A2
35
40
13,5
28
34
1197355
2058FW M 40 A2
35
46
15,1
34
40
1197428
2058FW M 46 A2
35
52
17,2
40
46
1197479
2058FW M 52 A2
35
58
19,2
46
52
1197533
2058FW M 58 A2
35
40
13,5
52
58
1197592
2058FW M 64 A2
35
70
24,5
58
64
1197606
Cote B
Dimension H
Plage de serrage D min.
Plage de serrage D max.
2058FW M 8 A2
Réf.
1197096
Cote L
35
Cote B
13
Dimension H
2,25
Plage de serrage D min.
4
Plage de serrage D max.
8
2058FW M 12 A2
Réf.
1197134
Cote L
35
Cote B
17,5
Dimension H
6,5
Plage de serrage D min.
8
Plage de serrage D max.
12
2058FW M 16 A2
Réf.
1197177
Cote L
35
Cote B
21,5
Dimension H
7,7
Plage de serrage D min.
12
Plage de serrage D max.
16
2058FW M 22 A2
Réf.
1197231
Cote L
35
Cote B
28
Dimension H
8,8
Plage de serrage D min.
16
Plage de serrage D max.
22
2058FW M 28 A2
Réf.
1197290
Cote L
35
Cote B
34
Dimension H
10,4
Plage de serrage D min.
22
Plage de serrage D max.
28
2058FW M 34 A2
Réf.
1197355
Cote L
35
Cote B
40
Dimension H
13,5
Plage de serrage D min.
28
Plage de serrage D max.
34
2058FW M 40 A2
Réf.
1197428
Cote L
35
Cote B
46
Dimension H
15,1
Plage de serrage D min.
34
Plage de serrage D max.
40
2058FW M 46 A2
Réf.
1197479
Cote L
35
Cote B
52
Dimension H
17,2
Plage de serrage D min.
40
Plage de serrage D max.
46
2058FW M 52 A2
Réf.
1197533
Cote L
35
Cote B
58
Dimension H
19,2
Plage de serrage D min.
46
Plage de serrage D max.
52
2058FW M 58 A2
Réf.
1197592
Cote L
35
Cote B
40
Dimension H
13,5
Plage de serrage D min.
52
Plage de serrage D max.
58
2058FW M 64 A2
Réf.
1197606
Cote L
35
Cote B
70
Dimension H
24,5
Plage de serrage D min.
58
Plage de serrage D max.
64
