Contre-plaque, métal, universelle, DD
Type 2058FW M 12 DD
Réf. 1199846
EAN 4012195442035
Réf. / Type
Cote L
Cote B
Dimension H
Plage de serrage D min.
Plage de serrage D max.
Pte UC : 100 Pièce
100Pièce
Pièce
Description
Contre-plaque en métal, pour le montage sur bride de fixation. Possibilité d’utilisation universelle indépendante du rail.
Caractéristiques techniques

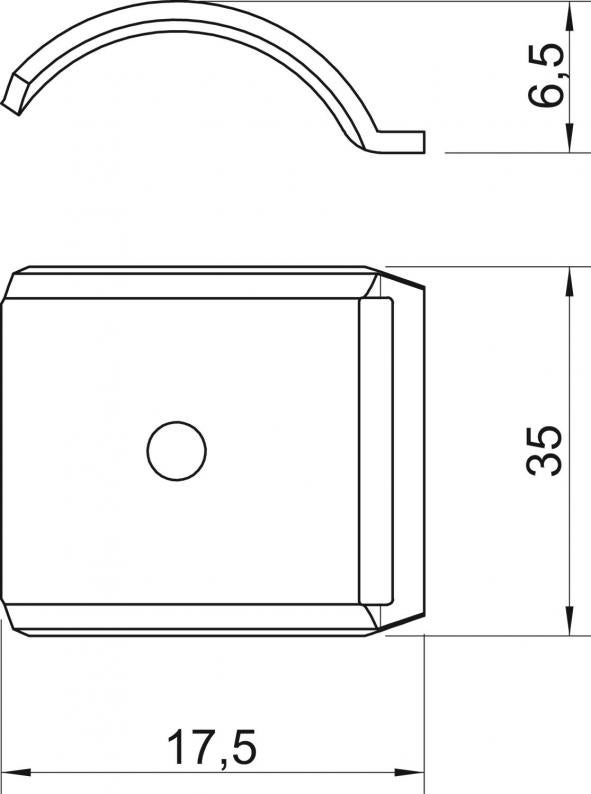

Dimensions
| Cote L | 35 mm |
|---|---|
| Cote B | 17,5 mm |
| Dimension H | 6,5 mm |
Caractéristiques techniques
| Sans halogène | oui |
|---|---|
| Modèle Contreplaque/Colliers | Contre-plaque |
| Convient pour diamètre de câbles max. | 12 mm |
| Conformité ROHS | oui |
| Plage de serrage D min. | 8 mm |
| Plage de serrage D max. | 12 mm |
| Dimension | 8-12mm |
| Surface | galvanisé par bande zinc/aluminium, double trempage |
| Matériau | acier |
| Série de produit | 2056 / 2058 |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,0228 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0228 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Cote L
Cote B
Dimension H
Plage de serrage D min.
Plage de serrage D max.
Réf.
2058FW M 12 DD
35
17,5
6,5
8
12
1199846
2058FW M 16 DD
35
21,5
7,7
12
16
1199854
2058FW M 22 DD
35
28
8,8
16
22
1199862
2058FW M 28 DD
35
34
10,4
22
28
1199870
2058FW M 34 DD
35
40
13,5
28
34
1199889
2058FW M 40 DD
35
46
15,1
34
40
1199897
2058FW M 46 DD
35
52
17,2
40
46
1199900
2058FW M 52 DD
35
58
19,2
46
52
1199919
2058FW M 58 DD
35
64
20,3
52
58
1199927
2058FW M 64 DD
35
70
22,4
58
64
1199935
2058FW M 70 DD
35
76
24,5
64
70
1199943
Cote B
Dimension H
Plage de serrage D min.
Plage de serrage D max.
2058FW M 12 DD
Réf.
1199846
Cote L
35
Cote B
17,5
Dimension H
6,5
Plage de serrage D min.
8
Plage de serrage D max.
12
2058FW M 16 DD
Réf.
1199854
Cote L
35
Cote B
21,5
Dimension H
7,7
Plage de serrage D min.
12
Plage de serrage D max.
16
2058FW M 22 DD
Réf.
1199862
Cote L
35
Cote B
28
Dimension H
8,8
Plage de serrage D min.
16
Plage de serrage D max.
22
2058FW M 28 DD
Réf.
1199870
Cote L
35
Cote B
34
Dimension H
10,4
Plage de serrage D min.
22
Plage de serrage D max.
28
2058FW M 34 DD
Réf.
1199889
Cote L
35
Cote B
40
Dimension H
13,5
Plage de serrage D min.
28
Plage de serrage D max.
34
2058FW M 40 DD
Réf.
1199897
Cote L
35
Cote B
46
Dimension H
15,1
Plage de serrage D min.
34
Plage de serrage D max.
40
2058FW M 46 DD
Réf.
1199900
Cote L
35
Cote B
52
Dimension H
17,2
Plage de serrage D min.
40
Plage de serrage D max.
46
2058FW M 52 DD
Réf.
1199919
Cote L
35
Cote B
58
Dimension H
19,2
Plage de serrage D min.
46
Plage de serrage D max.
52
2058FW M 58 DD
Réf.
1199927
Cote L
35
Cote B
64
Dimension H
20,3
Plage de serrage D min.
52
Plage de serrage D max.
58
2058FW M 64 DD
Réf.
1199935
Cote L
35
Cote B
70
Dimension H
22,4
Plage de serrage D min.
58
Plage de serrage D max.
64
2058FW M 70 DD
Réf.
1199943
Cote L
35
Cote B
76
Dimension H
24,5
Plage de serrage D min.
64
Plage de serrage D max.
70
