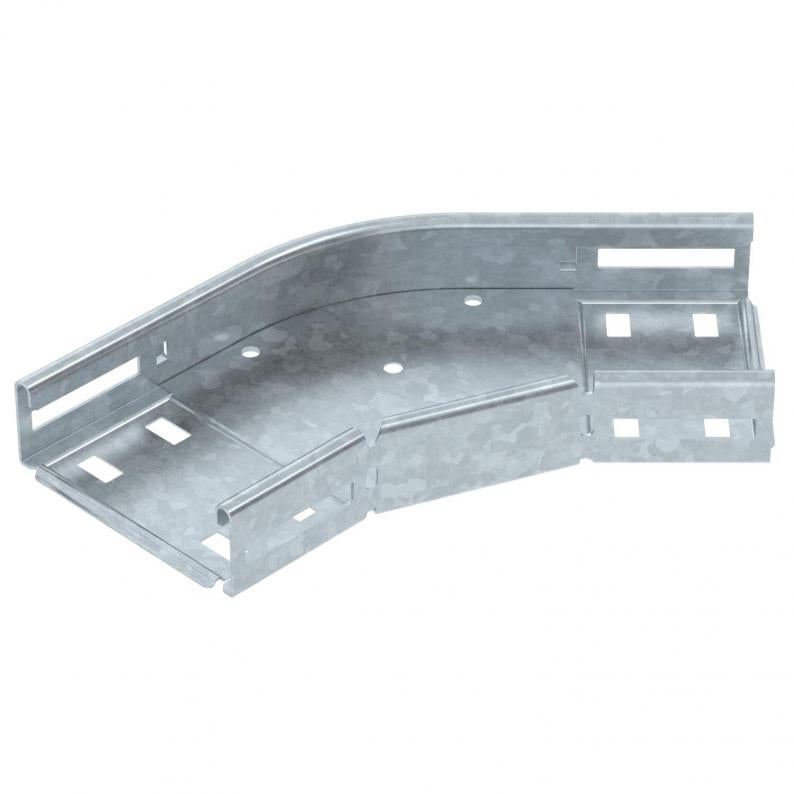

Coude à 45° 35 FT
Type RB 45 310 FT
Réf. 6036010
EAN 4012197345730
Réf. / Type
Largeur
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Coude à 45° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 35 mm. Raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Caractéristiques techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 35 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 0,8 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Courbure (angle) | 45° |
| Changement de direction | horizontal |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 35x100 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
| Type de raccord du système de chemin de câble | vissé |
| Nombre de vis recommandé | 6 St. |
| Série de produit | Série MKS, Série RKSM |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,2162 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,2162 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Surface
Matériau
Coloris
Réf.
RB 45 310 FT
100
galvanisé à chaud par trempage
acier
zinc
6036010
RB 45 320 FT
200
galvanisé à chaud par trempage
acier
zinc
6036012
RB 45 330 FT
300
galvanisé à chaud par trempage
acier
zinc
6036014
Largeur
RB 45 310 FT
Réf.
6036010
Largeur
100
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
RB 45 320 FT
Réf.
6036012
Largeur
200
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
RB 45 330 FT
Réf.
6036014
Largeur
300
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
