Coude à 45° 60 FT
Type RB 45 610 FT
Réf. 6036130
EAN 4012197345822
Réf. / Type
Largeur
Pte UC : 1 Pièce
1Pièce
Pièce
Description

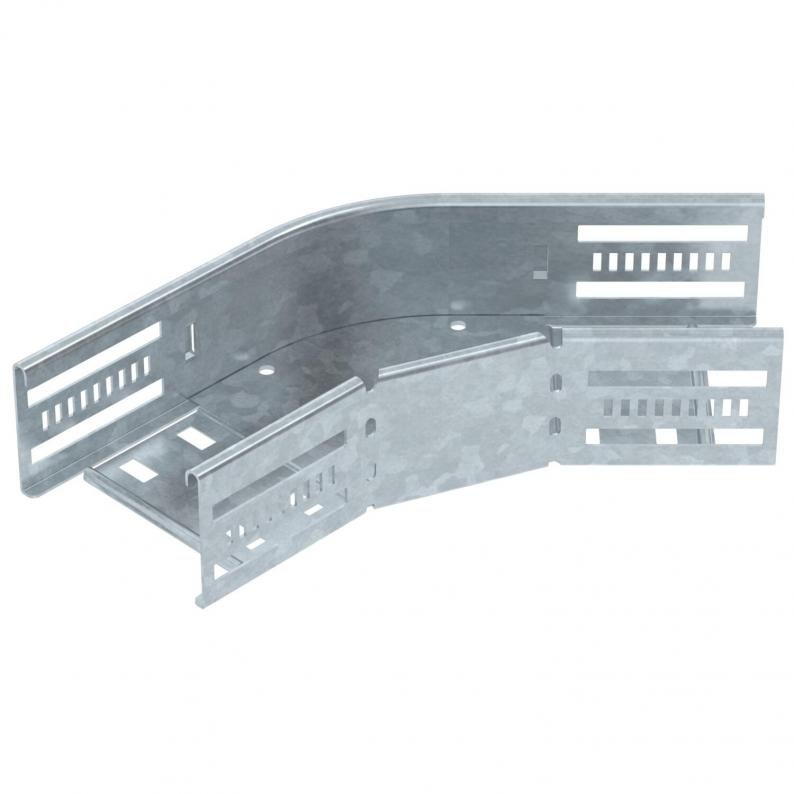

Coude à 45° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 60 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Caractéristiques techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 60 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 0,8 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Courbure (angle) | 45° |
| Changement de direction | horizontal |
| avec partie supérieure | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 60x100 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
| Type de raccord du système de chemin de câble | Vissé/Serré |
| Nombre de vis recommandé | 10 St. |
| Série de produit | Série DKS, Série EKS, Série MKSM, Série MKS, Série RKSM, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,5373 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,5373 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (5)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Surface
Matériau
Coloris
Réf.
RB 45 610 FT
100
galvanisé à chaud par trempage
acier
zinc
6036130
RB 45 615 FT
150
galvanisé à chaud par trempage
acier
zinc
6036132
RB 45 620 FT
200
galvanisé à chaud par trempage
acier
zinc
6036134
RB 45 630 FT
300
galvanisé à chaud par trempage
acier
zinc
6036136
RB 45 640 FT
400
galvanisé à chaud par trempage
acier
zinc
6036138
RB 45 650 FT
500
galvanisé à chaud par trempage
acier
zinc
6036140
RB 45 660 FT
600
galvanisé à chaud par trempage
acier
zinc
6036142
Largeur
RB 45 610 FT
Réf.
6036130
Largeur
100
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
RB 45 615 FT
Réf.
6036132
Largeur
150
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
RB 45 620 FT
Réf.
6036134
Largeur
200
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
RB 45 630 FT
Réf.
6036136
Largeur
300
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
RB 45 640 FT
Réf.
6036138
Largeur
400
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
RB 45 650 FT
Réf.
6036140
Largeur
500
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
RB 45 660 FT
Réf.
6036142
Largeur
600
Surface
galvanisé à chaud par trempage
Matériau
acier
Coloris
zinc
