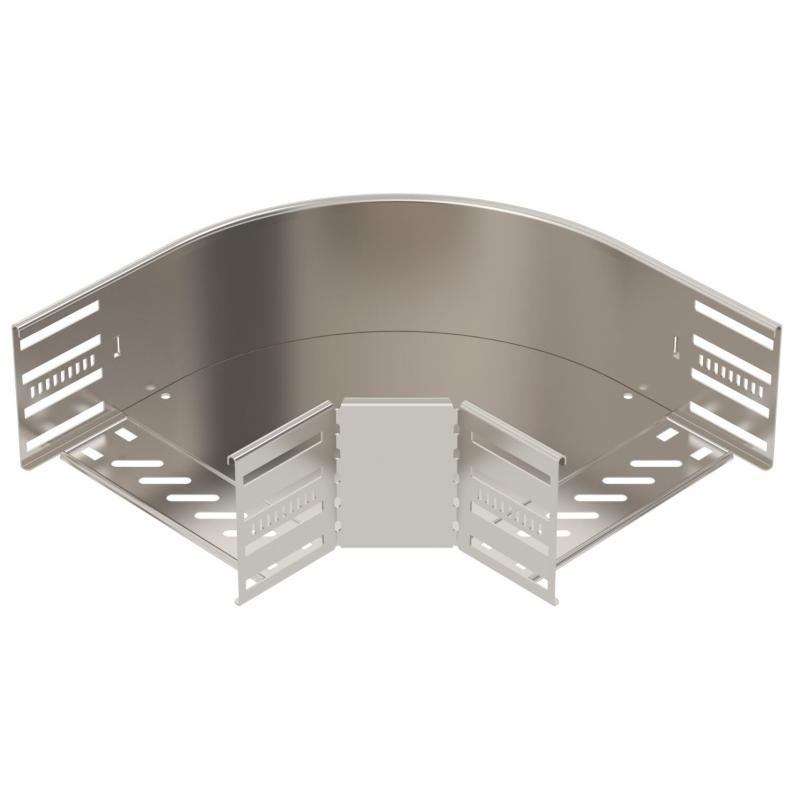

Coude à 90° 110 A2
Type RB 90 120 A2
Réf. 6036862
EAN 4012197344184
Réf. / Type
Largeur
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Coude à 90° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 110 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Caractéristiques techniques
Dimensions
| Largeur | 200 mm |
|---|---|
| Hauteur | 110 mm |
| Cote B | 200 mm |
| Cote R | 50 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, décapé | oui |
| Épaisseur de tôle | 0,8 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Courbure (angle) | 90° |
| Changement de direction | horizontal |
| avec partie supérieure | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 110x200 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Coloris | acier inoxydable |
| Type de raccord du système de chemin de câble | Vissé/Serré |
| Nombre de vis recommandé | 20 St. |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 10,9915 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 10,9915 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Surface
Matériau
Coloris
Réf.
RB 90 110 A2
100
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036860
RB 90 120 A2
200
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036862
RB 90 130 A2
300
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036864
RB 90 140 A2
400
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036866
RB 90 150 A2
500
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036868
RB 90 160 A2
600
nu, traité
acier inoxydable 1.4301
acier inoxydable
6036870
