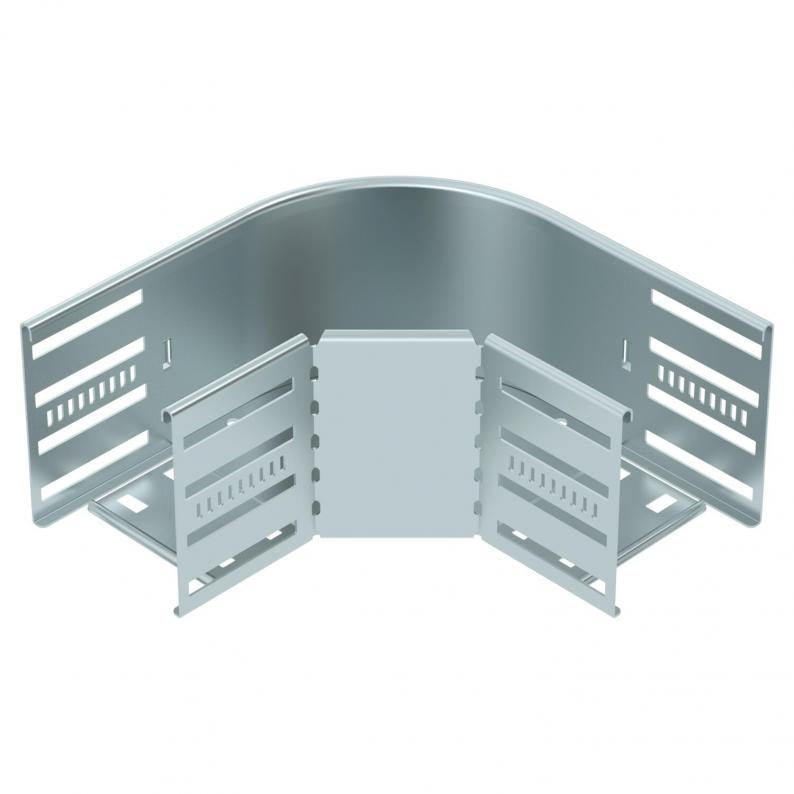

Coude à 90° 110 FS
Type RB 90 110 FS
Réf. 6036800
EAN 4012197343569
Réf. / Type
Largeur
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Coude à 90° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 110 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur. Le matériel de fixation doit être commandé séparément.
Caractéristiques techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 110 mm |
| Cote B | 100 mm |
| Cote R | 50 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 0,8 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Courbure (angle) | 90° |
| Changement de direction | horizontal |
| avec partie supérieure | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 110x100 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Coloris | zinc |
| Type de raccord du système de chemin de câble | Vissé/Serré |
| Nombre de vis recommandé | 18 St. |
| Série de produit | Série MKSM, Série MKS, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,7528 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,7528 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Surface
Matériau
Coloris
Réf.
RB 90 110 FS
100
galvanisé sendzimir
acier
zinc
6036800
RB 90 115 FS
150
galvanisé sendzimir
acier
zinc
6036802
RB 90 120 FS
200
galvanisé sendzimir
acier
zinc
6036804
RB 90 130 FS
300
galvanisé sendzimir
acier
zinc
6036806
RB 90 140 FS
400
galvanisé sendzimir
acier
zinc
6036808
RB 90 150 FS
500
galvanisé sendzimir
acier
zinc
6036810
RB 90 160 FS
600
galvanisé sendzimir
acier
zinc
6036812
Largeur
RB 90 110 FS
Réf.
6036800
Largeur
100
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
RB 90 115 FS
Réf.
6036802
Largeur
150
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
RB 90 120 FS
Réf.
6036804
Largeur
200
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
RB 90 130 FS
Réf.
6036806
Largeur
300
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
RB 90 140 FS
Réf.
6036808
Largeur
400
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
RB 90 150 FS
Réf.
6036810
Largeur
500
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
RB 90 160 FS
Réf.
6036812
Largeur
600
Surface
galvanisé sendzimir
Matériau
acier
Coloris
zinc
