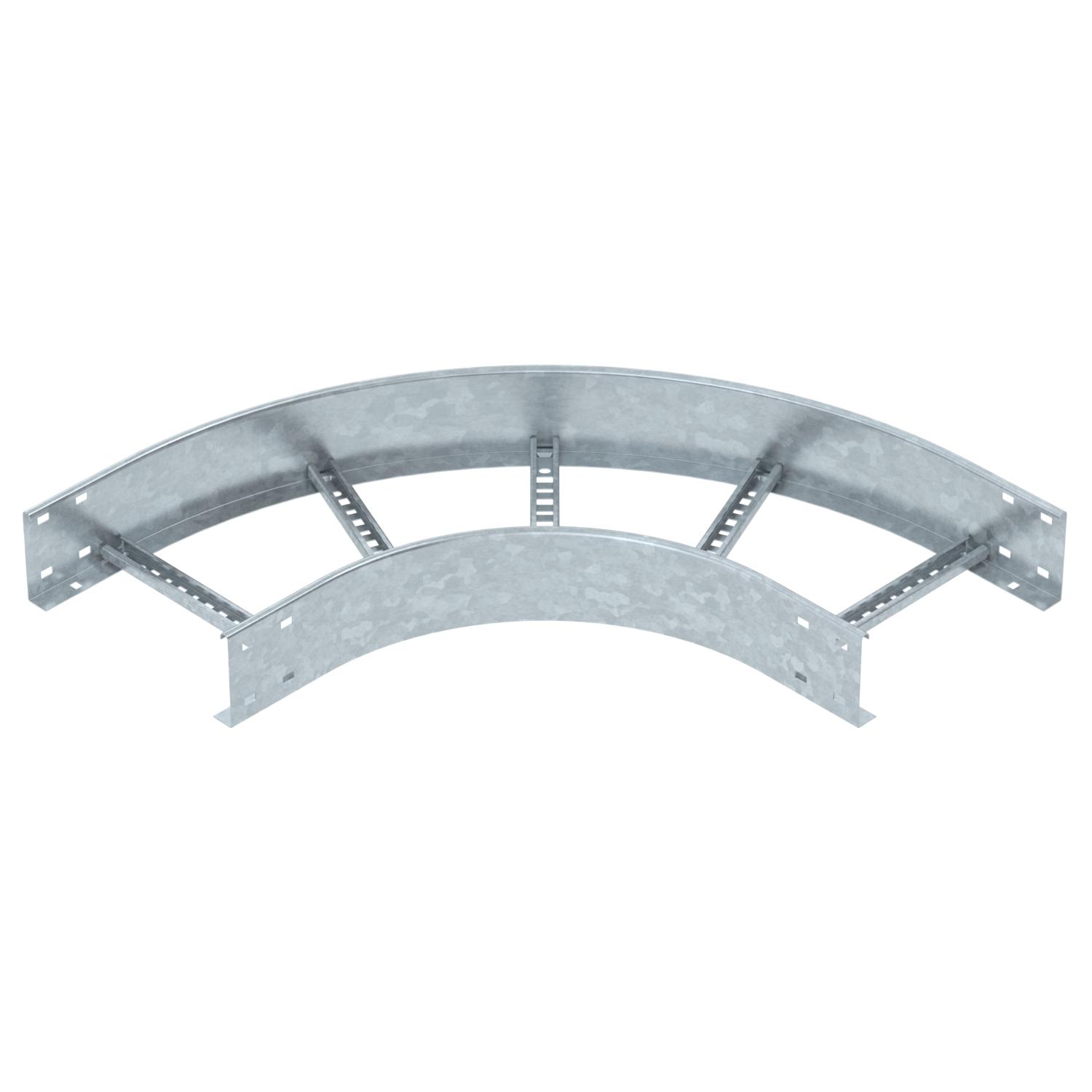

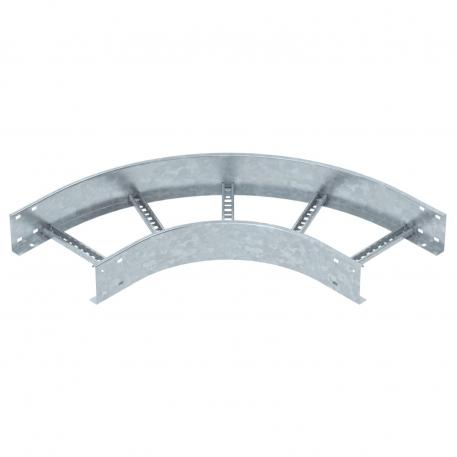

Coude à 90° 110 FT
Type LB 90 1130 R3 FT
Réf. 6225144
EAN 4012196443949
Réf. / Type
Largeur
Épaisseur du longeron
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Coude à 90° horizontal avec échelon soudée pour tous les types d'échelles à câbles d'une hauteur latérale de 110 mm.
Les raccords doivent être commandés séparément en quantité nécessaire.
Caractéristiques techniques
Dimensions
| Largeur | 300 mm |
|---|---|
| Hauteur | 110 mm |
| Cote B | 300 mm |
| Cote R | 300 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | non |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Courbure (angle) | 90° |
| Modèle des échelons | Profilé perforé |
| À charnière | non |
| Modèle de longeron latéral | Profilé plat |
| Changement de direction | horizontal |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,5 mm |
| Dimension | 110x300 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 9,9928 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 9,9928 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Épaisseur du longeron
Réf.
LB 90 1120 R3 FT
200
1,5
6225142
LB 90 1130 R3 FT
300
1,5
6225144
LB 90 1140 R3 FT
400
1,5
6225146
LB 90 1145 R3 FT
450
1,5
6225148
LB 90 1150 R3 FT
500
1,5
6225150
LB 90 1160 R3 FT
600
1,5
6225152
Largeur
LB 90 1120 R3 FT
Réf.
6225142
Largeur
200
Épaisseur du longeron
1,5
LB 90 1130 R3 FT
Réf.
6225144
Largeur
300
Épaisseur du longeron
1,5
LB 90 1140 R3 FT
Réf.
6225146
Largeur
400
Épaisseur du longeron
1,5
LB 90 1145 R3 FT
Réf.
6225148
Largeur
450
Épaisseur du longeron
1,5
LB 90 1150 R3 FT
Réf.
6225150
Largeur
500
Épaisseur du longeron
1,5
LB 90 1160 R3 FT
Réf.
6225152
Largeur
600
Épaisseur du longeron
1,5
