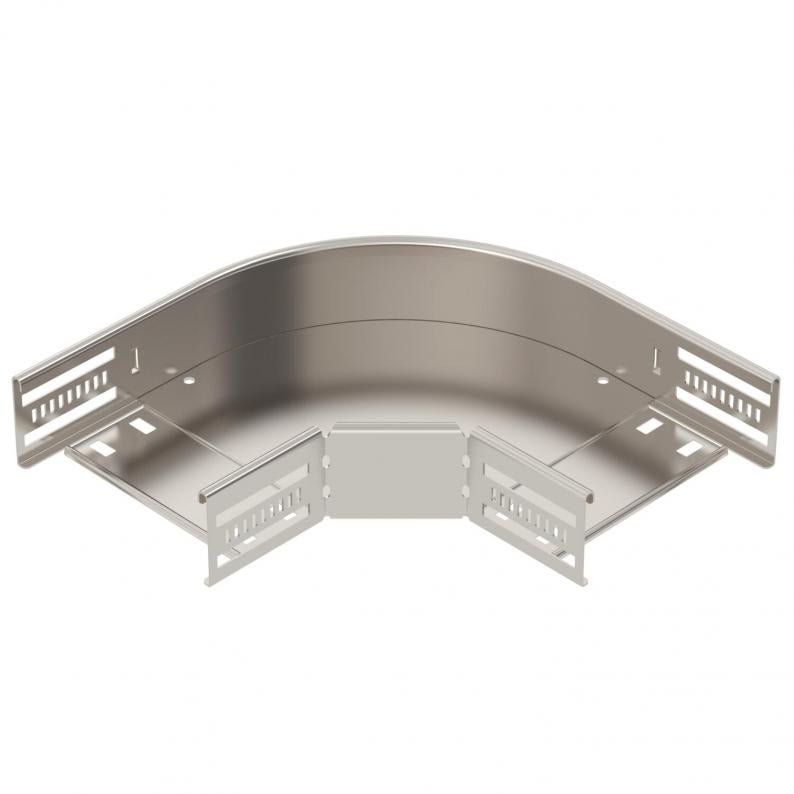

Coude à 90° 60 A4
Type RB 90 615 A4
Réf. 6036652
EAN 4012197343804
Réf. / Type
Largeur
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Coude à 90° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 60 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Caractéristiques techniques
Dimensions
| Largeur | 150 mm |
|---|---|
| Hauteur | 60 mm |
| Cote B | 150 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 0,8 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Courbure (angle) | 90° |
| Changement de direction | horizontal |
| avec partie supérieure | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 60x150 |
| Surface | nu, traité |
| Matériau | Acier, inoxydable 1.4571 |
| Coloris | acier inoxydable |
| Type de raccord du système de chemin de câble | vissé |
| Nombre de vis recommandé | 10 St. |
| Série de produit | Série RKSM, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 6,3843 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 6,3843 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Surface
Matériau
Coloris
Réf.
RB 90 610 A4
100
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6036650
RB 90 615 A4
150
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6036652
RB 90 620 A4
200
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6036654
RB 90 630 A4
300
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6036656
RB 90 640 A4
400
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6036658
RB 90 660 A4
600
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6036662
RB 90 650 A4
500
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6036660
