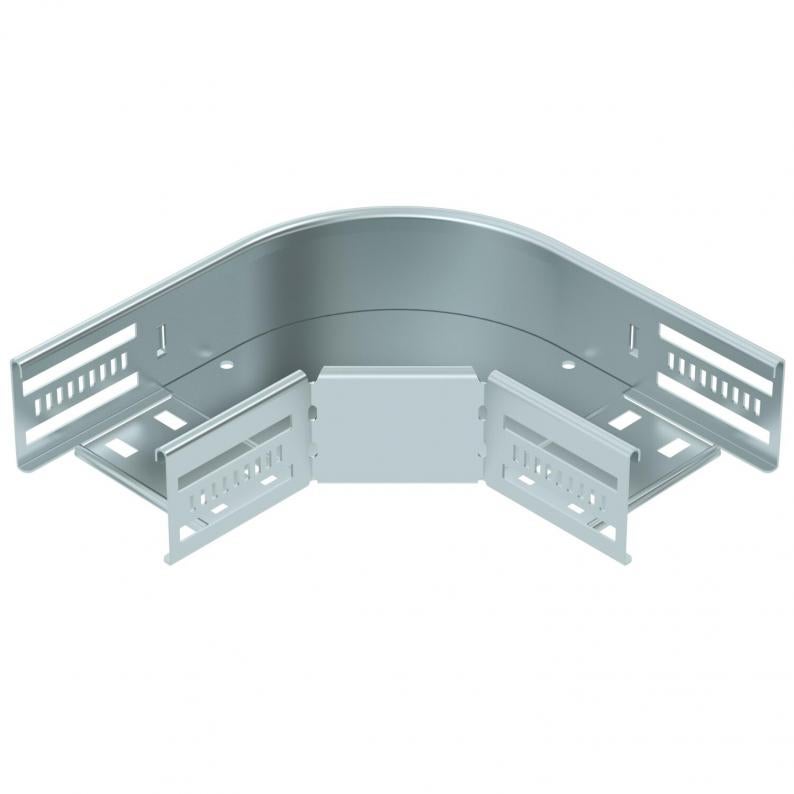

Coude à 90° 60 FS
Type RB 90 610 FS
Réf. 6036560
EAN 4012197343101
Réf. / Type
Largeur
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Coude à 90° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 60 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur. Le matériel de fixation doit être commandé séparément.
Caractéristiques techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 60 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 0,8 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Courbure (angle) | 90° |
| Changement de direction | horizontal |
| avec partie supérieure | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 60x100 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Coloris | zinc |
| Type de raccord du système de chemin de câble | Vissé/Serré |
| Nombre de vis recommandé | 10 St. |
| Série de produit | Série EKS, Série IKS, Série MKSM, Série MKS, Série RKSM, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,7749 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,7749 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (5)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Surface
Matériau
Coloris
Réf.
RB 90 610 FS
100
galvanisé sendzimir
acier
zinc
6036560
RB 90 615 FS
150
galvanisé sendzimir
acier
zinc
6036562
RB 90 620 FS
200
galvanisé sendzimir
acier
zinc
6036564
RB 90 630 FS
300
galvanisé sendzimir
acier
zinc
6036566
RB 90 640 FS
400
galvanisé sendzimir
acier
zinc
6036568
RB 90 650 FS
500
galvanisé sendzimir
acier
zinc
6036570
RB 90 660 FS
600
galvanisé sendzimir
acier
zinc
6036572
