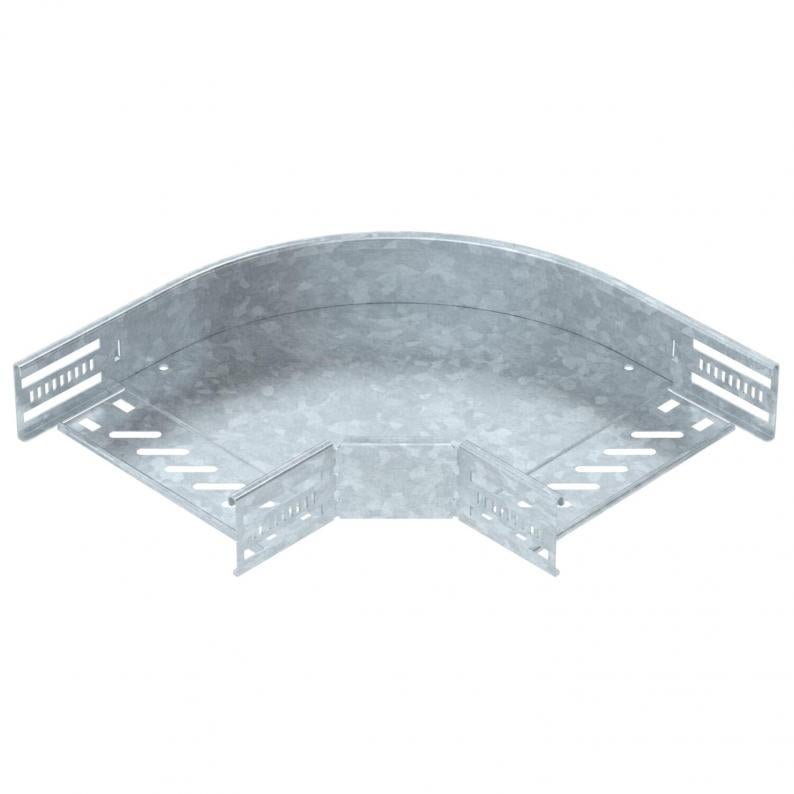

Coude à 90° 60 FT
Type RB 90 620 FT
Réf. 6036594
EAN 4012197344498
Réf. / Type
Largeur
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Coude à 90° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 60 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Caractéristiques techniques
Dimensions
| Largeur | 200 mm |
|---|---|
| Hauteur | 60 mm |
| Cote B | 200 mm |
Caractéristiques techniques
| Maintien en fonction | oui |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 0,8 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 0,8 mm |
| Courbure (angle) | 90° |
| Changement de direction | horizontal |
| avec partie supérieure | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 60x200 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
| Type de raccord du système de chemin de câble | Vissé/Serré |
| Nombre de vis recommandé | 12 St. |
| Série de produit | Série DKS, Série EKS, Série MKSM, Série MKS, Série RKSM, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,7082 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,7082 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (5)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Surface
Matériau
Coloris
Réf.
RB 90 610 FT
100
galvanisé à chaud par trempage
acier
zinc
6036590
RB 90 615 FT
150
galvanisé à chaud par trempage
acier
zinc
6036592
RB 90 620 FT
200
galvanisé à chaud par trempage
acier
zinc
6036594
RB 90 630 FT
300
galvanisé à chaud par trempage
acier
zinc
6036596
RB 90 640 FT
400
galvanisé à chaud par trempage
acier
zinc
6036598
RB 90 650 FT
500
galvanisé à chaud par trempage
acier
zinc
6036600
RB 90 660 FT
600
galvanisé à chaud par trempage
acier
zinc
6036602
