Coude à 90° 85 FS
Type RB 90 840 FS
Réf. 6036706
EAN 4012197343477
Réf. / Type
Largeur
Pte UC : 1 Pièce
1Pièce
Pièce
Description

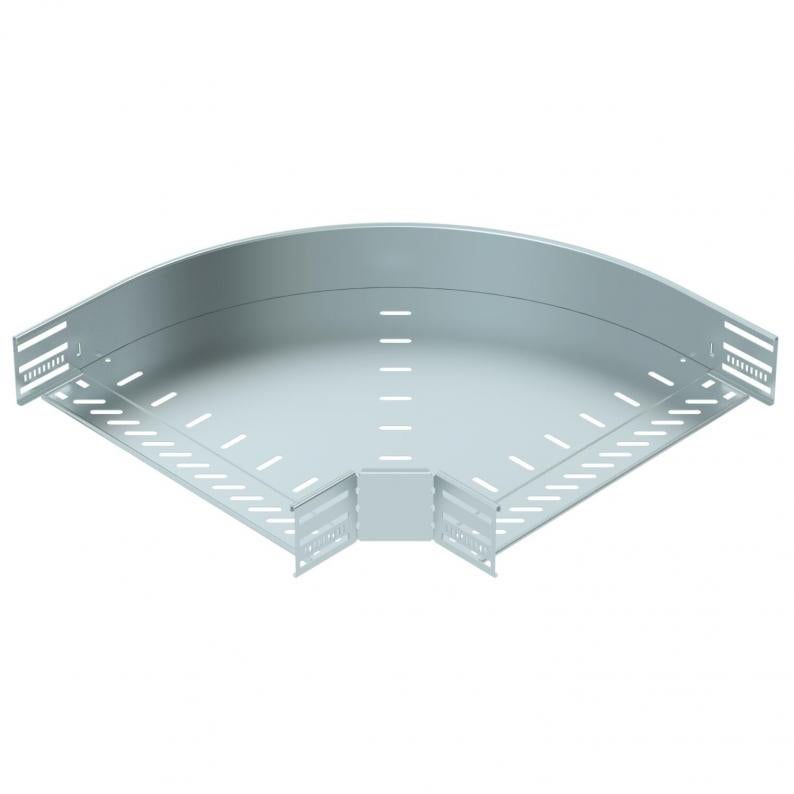

Coude à 90° pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 85 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur. Le matériel de fixation doit être commandé séparément.
Caractéristiques techniques
Dimensions
| Largeur | 400 mm |
|---|---|
| Hauteur | 85 mm |
| Cote B | 400 mm |
| Cote R | 50 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 1 mm |
| Courbure (angle) | 90° |
| Changement de direction | horizontal |
| avec partie supérieure | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 85x400 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Coloris | zinc |
| Type de raccord du système de chemin de câble | Vissé/Serré |
| Nombre de vis recommandé | 18 St. |
| Série de produit | Série MKSM, Série MKS, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 9,1561 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 9,1561 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Surface
Matériau
Coloris
Réf.
RB 90 810 FS
100
galvanisé sendzimir
acier
zinc
6036700
RB 90 820 FS
200
galvanisé sendzimir
acier
zinc
6036702
RB 90 830 FS
300
galvanisé sendzimir
acier
zinc
6036704
RB 90 840 FS
400
galvanisé sendzimir
acier
zinc
6036706
RB 90 850 FS
500
galvanisé sendzimir
acier
zinc
6036709
RB 90 860 FS
600
galvanisé sendzimir
acier
zinc
6036710
