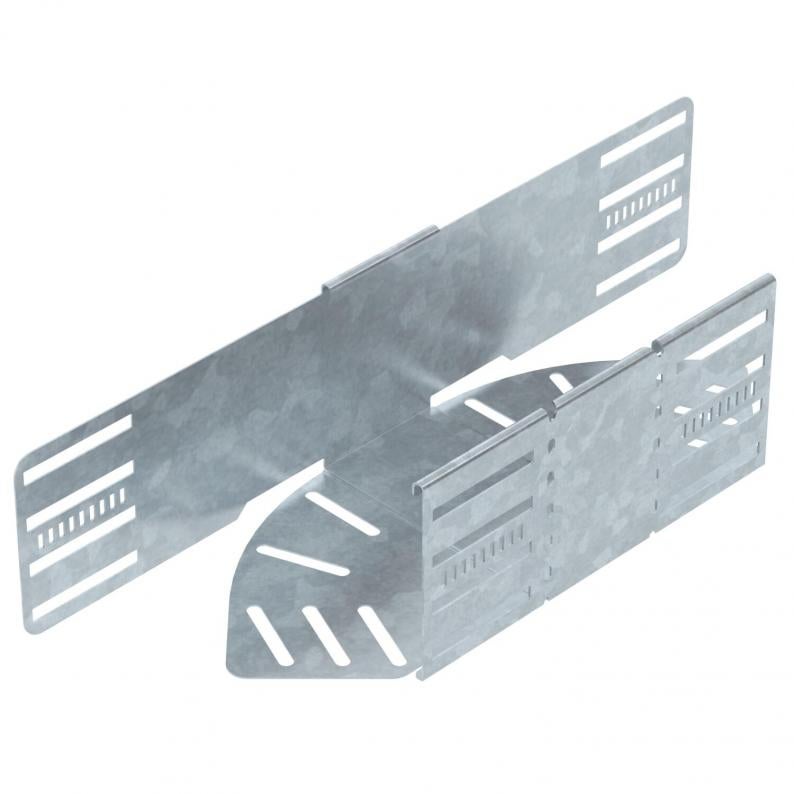

Coude à angle réglable 110 FT
Type RB W 115 FT
Réf. 6037322
EAN 4012197341985
Réf. / Type
Largeur
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Coude à angle réglable pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 110 mm. Angle réglable de 0 à 90° Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Caractéristiques techniques
Dimensions
| Largeur | 150 mm |
|---|---|
| Hauteur | 110 mm |
| Cote L | 442 mm |
| Cote B | 150 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 1 mm |
| Courbure (angle) | réglable |
| Changement de direction | horizontal |
| avec partie supérieure | non |
| Forme de construction | Coude rigide |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 110x150 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
| Type de raccord du système de chemin de câble | Vissé/Serré |
| Nombre de vis recommandé | 18 St. |
| Série de produit | Série MKSM, Série MKS, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,8418 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,8418 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Surface
Matériau
Coloris
Réf.
RB W 110 FT
100
galvanisé à chaud par trempage
acier
zinc
6037320
RB W 115 FT
150
galvanisé à chaud par trempage
acier
zinc
6037322
RB W 120 FT
200
galvanisé à chaud par trempage
acier
zinc
6037324
RB W 130 FT
300
galvanisé à chaud par trempage
acier
zinc
6037326
RB W 140 FT
400
galvanisé à chaud par trempage
acier
zinc
6037328
RB W 150 FT
500
galvanisé à chaud par trempage
acier
zinc
6037330
RB W 160 FT
600
galvanisé à chaud par trempage
acier
zinc
6037332
