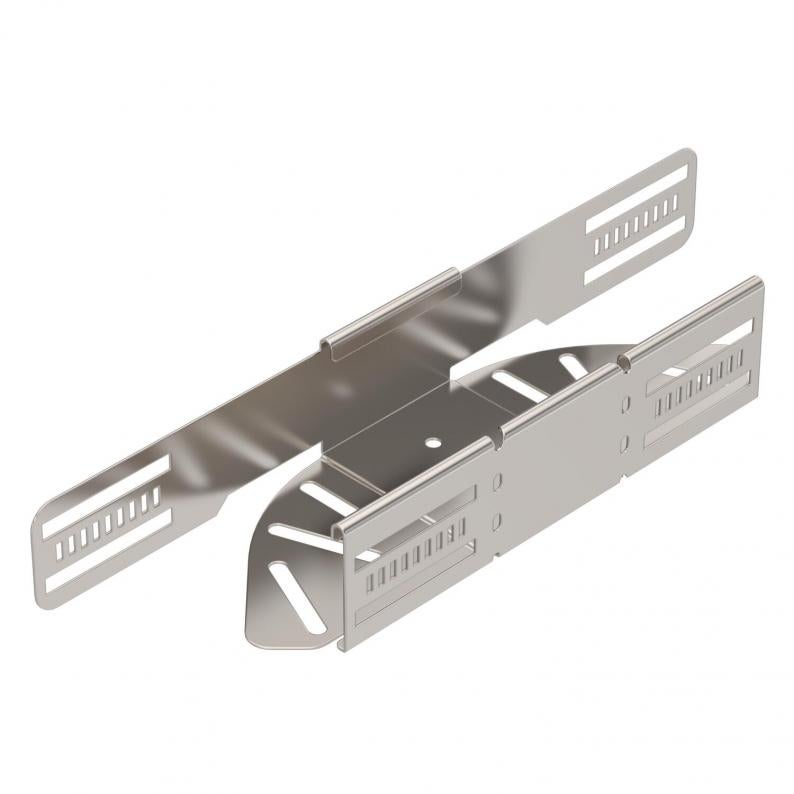

Coude à angle réglable 60 A4
Type RB W 610 A4
Réf. 6037170
EAN 4012197341404
Réf. / Type
Largeur
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Coude à angle réglable pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 60 mm. Angle réglable de 0 à 90° Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Caractéristiques techniques
Dimensions
| Largeur | 100 mm |
|---|---|
| Hauteur | 60 mm |
| Cote L | 364 mm |
| Cote B | 100 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 1 mm |
| Courbure (angle) | réglable |
| Changement de direction | horizontal |
| avec partie supérieure | non |
| Forme de construction | Coude articulé_complet |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 60x100 |
| Surface | nu, traité |
| Matériau | Acier, inoxydable 1.4571 |
| Coloris | acier inoxydable |
| Type de raccord du système de chemin de câble | vissé |
| Nombre de vis recommandé | 10 St. |
| Série de produit | Série RKSM, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 4,1794 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 4,1794 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Surface
Matériau
Coloris
Réf.
RB W 610 A4
100
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6037170
RB W 620 A4
200
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6037174
RB W 630 A4
300
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6037176
RB W 640 A4
400
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6037178
RB W 650 A4
500
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6037180
RB W 660 A4
600
nu, traité
Acier, inoxydable 1.4571
acier inoxydable
6037182
